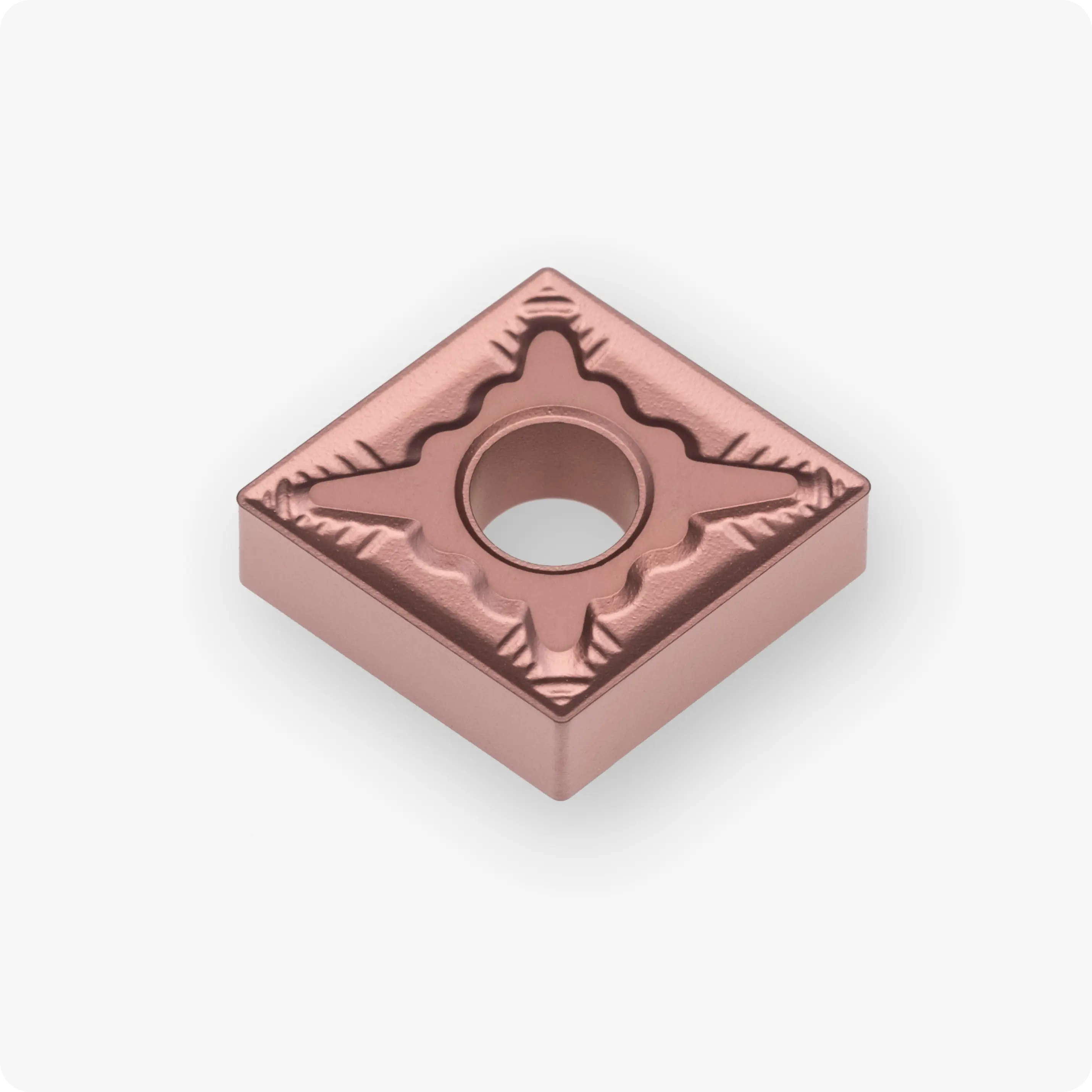

CNMG120408-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,8 | CX130P | CN..1204.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина CNMG120408-CSM CX130P от бренда Cutner — это инновационный инструмент для чистового и получистового точения сталей. Она объединяет в себе превосходное качество отделки поверхности, свойственное металлокерамике, и повышенную ударную вязкость. Форма CNMG (ромб 80°) обеспечивает наличие 4 режущих кромок, что делает эту пластину одним из самых экономичных решений для финишных операций.
Серия CX130P разработана специально для тех случаев, когда требуется «зеркальная» поверхность, но условия обработки нестабильны. Благодаря усиленному радиусу 0.8 мм, пластина прощает микровибрации и позволяет работать с более агрессивными подачами.
Технологические преимущества:
- Ударопрочный кермет CX130P: В отличие от традиционных хрупких керметов, данный сплав обладает повышенной вязкостью основы. Это позволяет инструменту эффективно сопротивляться механическим ударам и термическим трещинам, что критически важно при обработке деталей с коркой или прерывистым профилем.
- Стружколом CSM: Универсальная геометрия для широкого диапазона чистовых и получистовых работ. Она гарантирует отличный контроль стружки, предотвращая её наматывание на деталь и защищая обработанную поверхность от царапин.
- Радиус 0.8 мм: Обеспечивает максимальную прочность вершины и эффективный отвод тепла. Это позволяет существенно увеличить производительность (подачу f) без риска выкрашивания кромки, сохраняя при этом шероховатость на уровне Ra < 0.8.
- Отсутствие налипания: Химическая инертность кермета к стали исключает образование «нароста» на кромке. Детали сохраняют стабильный блеск и точность размеров на протяжении всего срока службы пластины.
Технические характеристики CNMG 120408-CSM:
Параметры для настройки вашего оборудования по стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 12.9 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Чистовой / Универсальный) |
| Сплав | CX130P (Вязкий кермет повышенной надежности) |
- Надежность выше аналогов: Сплав CX130P — это «страховка» от внезапных поломок инструмента, которые часто случаются при использовании обычного кермета на нестабильных станках.
- Эффект зеркала: Высокое качество поверхности позволяет отказаться от шлифования, сокращая технологический цикл изготовления детали.
- Высокая экономичность: Четыре рабочих вершины и долгий срок службы кромки обеспечивают минимальную себестоимость каждого прохода.
- Промышленный стандарт: Пластины Cutner производятся с применением современных технологий упрочнения кромки, что гарантирует стабильный результат в каждой партии.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, конструкционные стали. Идеально для чистового точения в условиях, требующих повышенной надежности инструмента.
Почему выгодно покупать на Clicktool.ru?
- Актуальные данные: Реальные цены и наличие на складе в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления.
- Экспертный подбор: Бесплатно поможем подобрать режимы резания (S и F) именно под ваши задачи и материал.
- P
