CNMG120408-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,8 | CX120P | CN..1204.. | CVD | P | 0,80-4,00 | 0,15-0,40 |

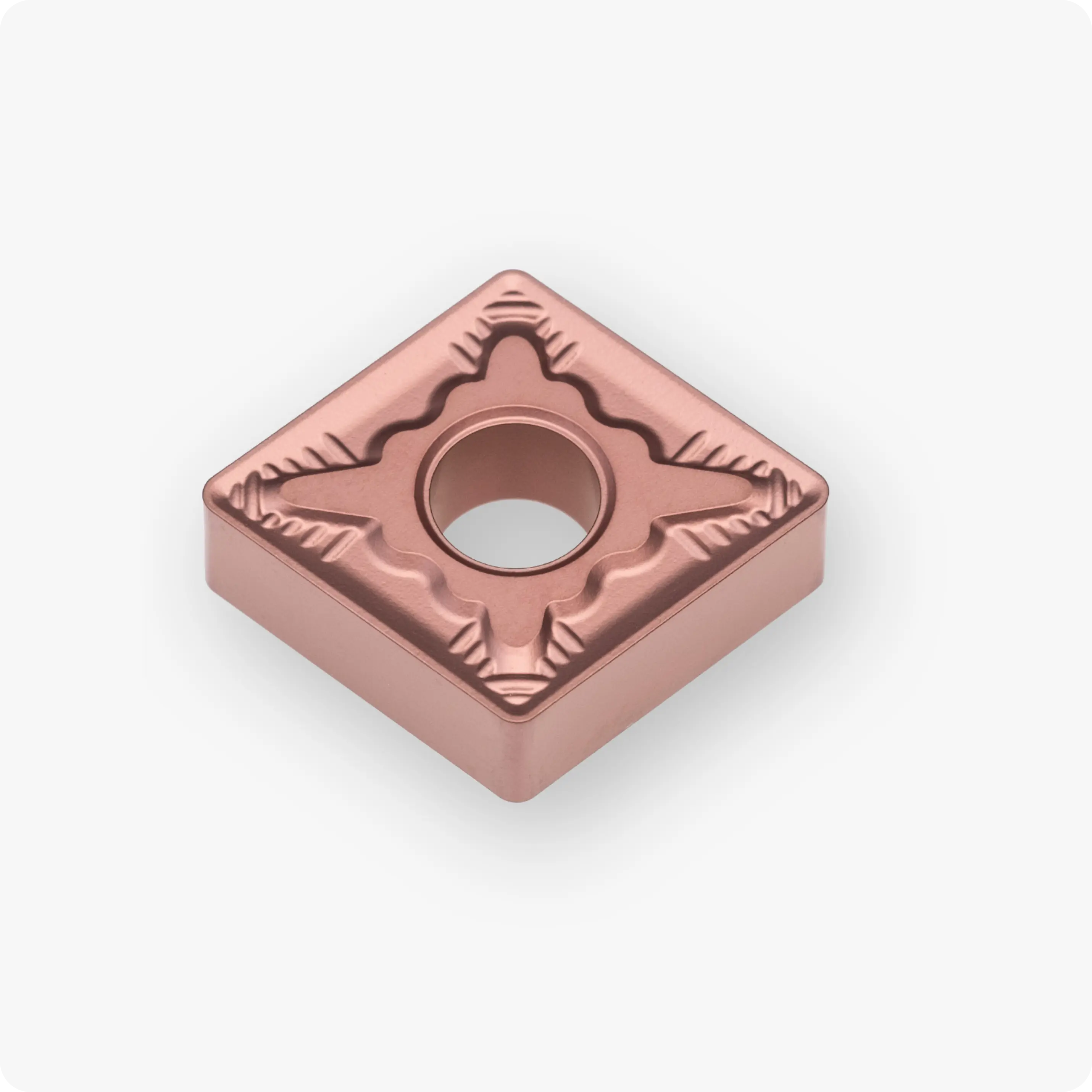

Пластина CNMG120408-CSM CX120P от бренда Cutner — это высокопроизводительный инструмент, предназначенный для скоростной чистовой и получистовой обработки сталей. Благодаря негативной форме CNMG (ромб 80°), пластина является двусторонней и имеет 4 режущие кромки, что обеспечивает максимальную экономическую эффективность в серийном производстве.
Использование инновационного кермета CX120P и усиленного радиуса 0.8 мм позволяет добиваться «зеркального» качества поверхности при значительном сокращении времени обработки детали.
Технологические преимущества:
- Высокоскоростной кермет CX120P: Специально разработан для финишных операций по углеродистым и легированным сталям. Сплав обладает исключительной химической инертностью, что полностью исключает налипание материала на кромку. Это гарантирует стабильную точность размеров и идеальный блеск заготовки.
- Стружколом CSM: Универсальная геометрия для чистовой обработки (Medium/Finish). Она обеспечивает стабильный контроль стружки в широком диапазоне подач и глубин резания, предотвращая повреждение обработанной поверхности.
- Радиус 0.8 мм: Обеспечивает повышенную прочность режущей кромки и отличную теплоотводность. Позволяет работать на более высоких подачах (f) по сравнению с радиусом 0.4 мм, что существенно повышает производительность без потери качества поверхности (Ra < 0.8).
- Устойчивость к деформации: Особая структура кермета CX120P позволяет сохранять остроту кромки даже при высоких температурах в зоне резания, что дает возможность работать на скоростях (Vc) до 250–350 м/мин.
Технические характеристики CNMG 120408-CSM:
Параметры для настройки вашего оборудования по стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 12.9 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Тип стружколома | CSM (Чистовой / Универсальный) |
| Сплав | CX120P (Кермет нового поколения) |
- Качество шлифованной поверхности: Применение кермета серии CX позволяет исключить операцию финишного шлифования из технологического процесса.
- Высокая экономичность: 4 рабочих вершины на одной пластине в сочетании с износостойкостью сплава обеспечивают минимальную себестоимость прохода.
- Стабильность в серии: Современная технология подготовки режущей кромки гарантирует идентичность каждой пластины, что важно для работы на станках с ЧПУ в автоматическом режиме.
- Промышленная альтернатива: Инструмент Cutner — это полноценная замена премиальных линеек мировых брендов, гарантирующая высокую производительность при оптимальных затратах.
Обрабатываемые материалы (ISO):
- P (Сталь): Все типы сталей (углеродистые, легированные, конструкционные). Оптимально для чистового точения на высоких скоростях.
Почему выгодно покупать на Clicktool.ru?
- Актуальные данные: Реальные цены и остатки на складе отображаются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления.
- Экспертный подбор: Бесплатно поможем рассчитать режимы резания (S и F) именно под ваши задачи и оборудование.
