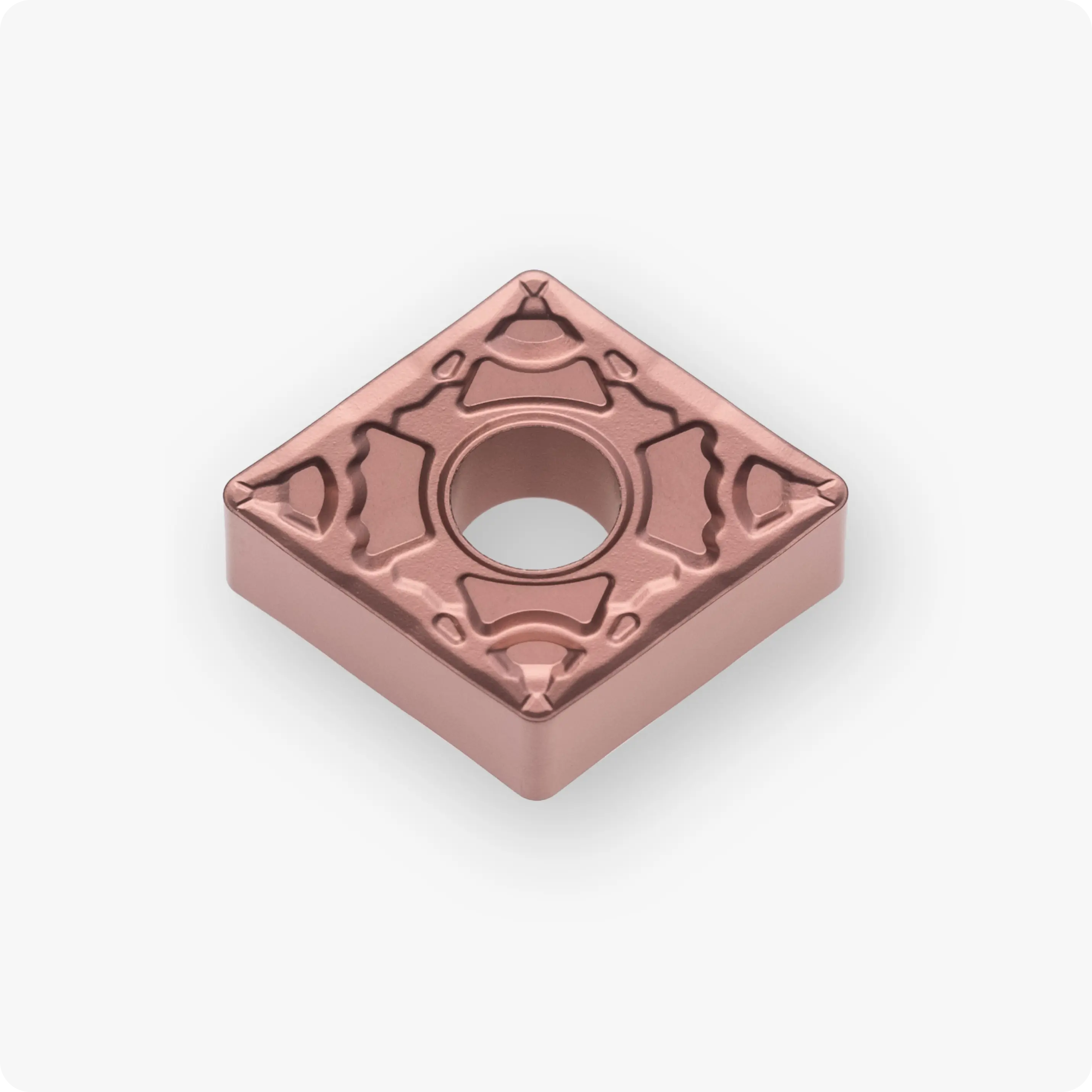

CNMG120408-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
12,7 | 4,76 | 0,8 | CX120P | CN..1204.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина CNMG120408-CSF CX120P от бренда Cutner — это высокопроизводительный инструмент промышленного класса, предназначенный для чистового точения сталей на высоких скоростях. Благодаря форме CNMG (ромб 80°), пластина является двусторонней и имеет 4 режущие кромки, что обеспечивает отличную экономическую эффективность.
Основное преимущество данной модели — использование кермета (металлокерамики) в сочетании с усиленным радиусом 0.8 мм. Это позволяет не только достигать шероховатости поверхности Ra < 0.8, но и работать на повышенных режимах подачи, сокращая время обработки каждой детали.
Сплав и технология обработки
- Кермет CX120P: Обладает исключительной твердостью и химической стабильностью. В отличие от обычного твердого сплава, кермет не вступает в адгезионное взаимодействие со сталью, что полностью исключает налипание и гарантирует стабильный зеркальный блеск поверхности.
- Радиус 0.8 мм: Обеспечивает повышенную прочность режущей кромки и лучшую теплоотводность. Это идеальный выбор для операций, где требуется высокая надежность инструмента при сохранении финишного качества поверхности.
- Стружколом CSF: Специализированная геометрия для чистовой обработки. CSF эффективно дробит стружку на малых глубинах, предотвращая её наматывание на заготовку и защищая обработанную поверхность от повреждений.
Технические характеристики CNMG 120408-CSF:
Параметры соответствуют международному стандарту ISO для точной настройки оборудования:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная геометрия) |
| Допуск | M (стандартная точность) |
| Тип крепления | G (двусторонняя с отверстием) |
| Длина режущей кромки (L) | 12.9 мм |
| Толщина пластины (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Диаметр отверстия (d1) | 5.16 мм |
| Сплав | CX120P (Кермет для скоростной обработки сталей) |
- Производительность и скорость: Сплав CX120P позволяет работать на скоростях резания (Vc), превышающих показатели стандартных твердых сплавов на 30-50%.
- Замена шлифования: Качество поверхности после обработки этой пластиной часто позволяет исключить последующее шлифование из технологического цикла.
- Повышенная прочность кромки: Радиус 0.8 мм делает пластину менее чувствительной к микроударам и вибрациям по сравнению с радиусом 0.4 мм.
- Полный аналог: Является прямой технологической заменой премиальных пластин мировых брендов (включая Gesac GPT6120), обеспечивая стабильный результат в серийном производстве.
Обрабатываемые материалы (ISO):
- P (Сталь): Рекомендуется для финишного точения всех типов углеродистых и легированных сталей.
Почему стоит купить CNMG120408-CSF в Clicktool.ru?
- Актуальные данные: Цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: У нас нет минимального порога суммы заказа — отгрузим даже одну упаковку (10 шт.).
- Выгодная логистика: Бесплатная доставка при заказе от 20 000 рублей.
- Скорость: Мы отгружаем товар в течение 24 часов после оформления.
- Экспертный подбор: Бесплатно поможем подобрать режимы резания (S и F) под вашу конкретную задачу и оборудование.
- P
