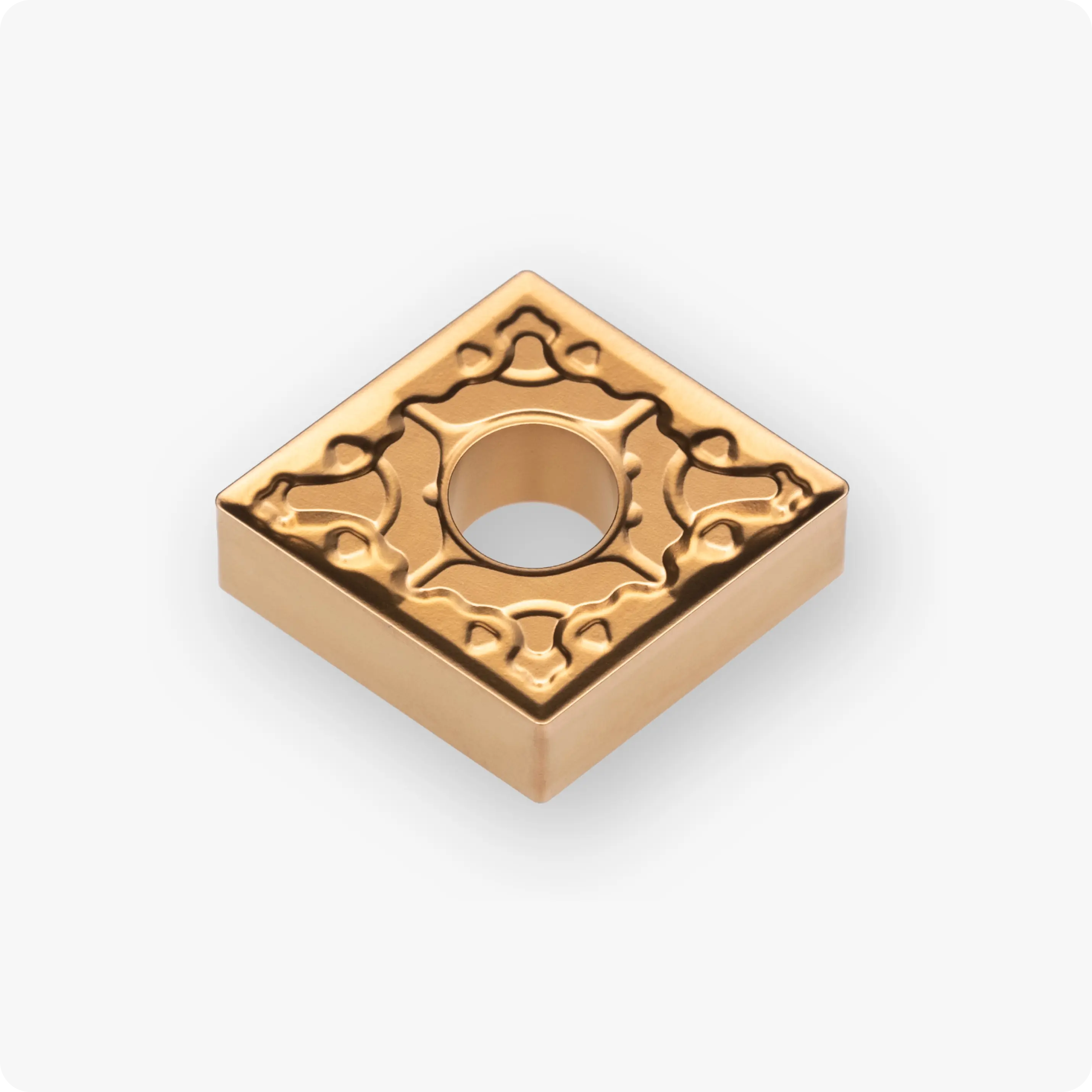

CNMG120404-SSM CX125M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,4 | CX125M | CN..1204.. | CVD | M | 0,80-3,50 | 0,08-0,40 |
Пластина CNMG120404-SSM CX125M от бренда Cutner — это прецизионный инструмент для финишного точения сталей и нержавеющих сплавов. Благодаря негативной форме CNMG (ромб 80°) и двустороннему исполнению, вы получаете 4 полноценные режущие кромки, что гарантирует высокую экономическую эффективность и точность позиционирования в державке.
Использование микрозернистого кермета CX125M и суперчистовой геометрии SSM позволяет достигать зеркального блеска поверхности (Ra < 0.4) и идеальной точности размеров, исключая необходимость последующей шлифовки.
Технологические преимущества:
- Универсальный вязкий кермет CX125M: Сплав обладает повышенной сопротивляемостью к тепловым ударам и износу по задней грани. Химическая инертность кермета полностью исключает налипание материала («нарост») на кромку, что особенно важно при чистовой обработке вязких нержавеющих сталей.
- Суперчистовой стружколом SSM: Специальная геометрия с острой режущей кромкой и малым углом наклона. Она обеспечивает безупречное дробление стружки даже при минимальных глубинах резания (ap), предотвращая царапины на готовой детали.
- Радиус 0.4 мм: Позволяет получать точные контуры, мелкие галтели и минимальную шероховатость. Малый радиус минимизирует радиальные силы резания, что критически важно при обработке длинных и нежестких валов.
- Работа с СОЖ: В отличие от многих хрупких керметов, сплав CX125M стабильно работает при интенсивном охлаждении, не склонного к образованию микротрещин.
Технические характеристики CNMG 120404-SSM:
Параметры по стандарту ISO для прецизионной настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина режущей кромки (L) | 12.9 мм |
| Толщина пластины (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (прецизионный чистовой) |
| Тип стружколома | SSM (Super Finish / Тонкая чистовая) |
| Сплав | CX125M (Микрозернистый универсальный кермет) |
- Зеркальный эффект: Инструмент позволяет получать поверхность с крайне низкой шероховатостью, заменяя операцию финишного шлифования.
- Точность в серии: Минимальный износ вершины гарантирует повторяемость размеров от первой до последней детали в партии.
- Универсальность: Сплав CX125M одинаково эффективно работает как по обычным углеродистым сталям, так и по нержавейке (AISI 304, 316).
- Промышленный стандарт: Пластины Cutner — это надежная альтернатива премиальным брендам, предлагающая сопоставимый ресурс при оптимальных затратах.
Обрабатываемые материалы (ISO):
- P (Сталь): Все типы сталей (углеродистые, легированные).
- M (Нержавеющая сталь): Вязкие и нержавеющие стали.
Почему выгодно покупать на Clicktool.ru?
- Актуальные данные: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления.
- Экспертный подбор: Поможем рассчитать режимы резания (Vc, f, ap) под вашу конкретную марку материала.
