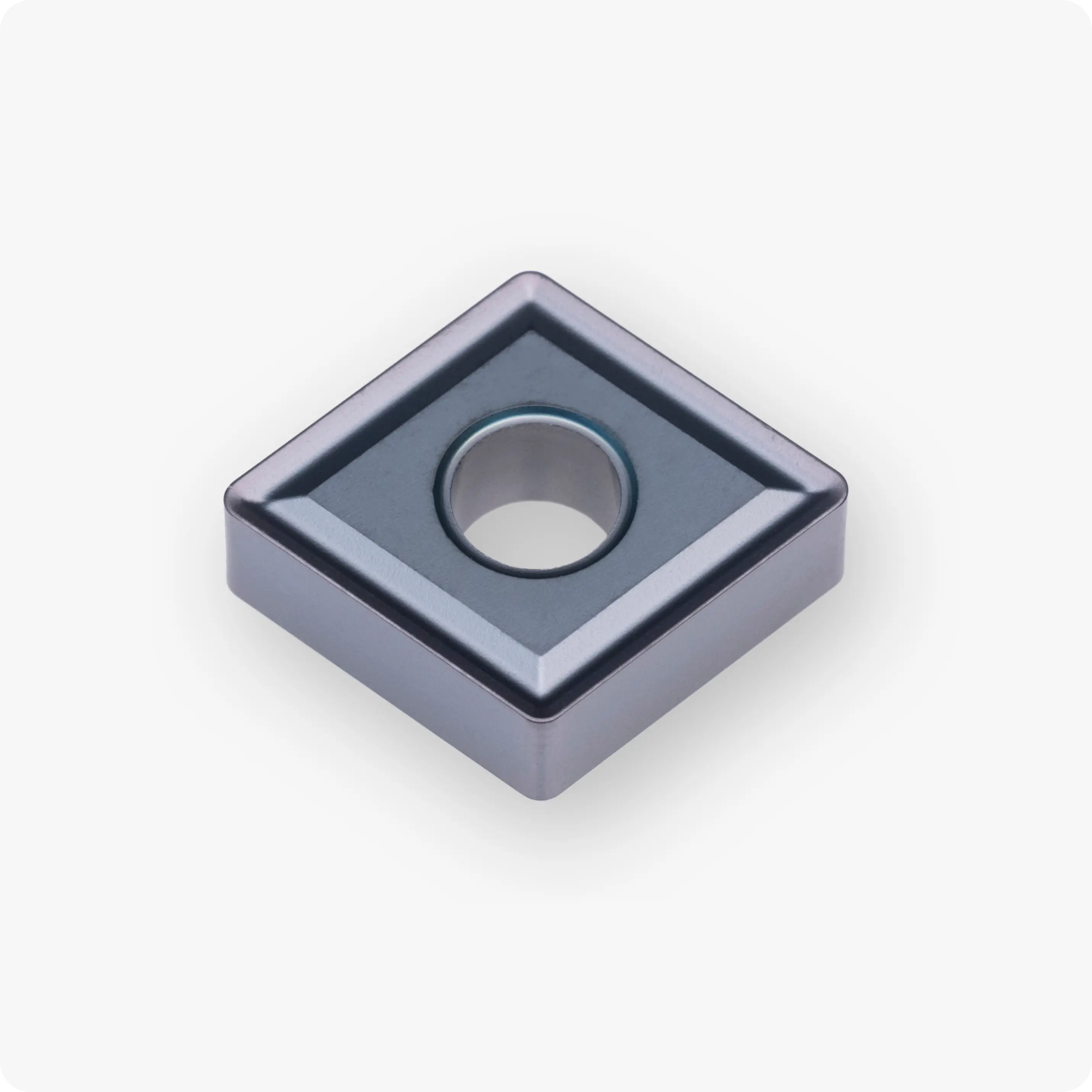

CNMG120404-SM PX225M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,4 | PX225M | CN..1204.. | PVD | M | 0,80-3,50 | 0,08-0,40 |
Твердосплавная пластина CNMG120404-CSM PX225M от бренда Cutner — это специализированный инструмент, оптимизированный для эффективной обработки нержавеющих сталей и вязких легированных сплавов. Двусторонняя негативная форма CNMG (ромб 80°) обеспечивает наличие 4 режущих кромок, что делает эту пластину максимально экономичным и надежным решением для серийного производства.
Сплав PX225M в сочетании с универсальной геометрией CSM — это идеальный выбор, когда требуется высокая стабильность процесса и длительный ресурс инструмента при работе в условиях переменных нагрузок.
Технологические преимущества:
- Сплав для нержавеющей стали PX225M: Обладает мелкозернистой основой с высокой вязкостью и современным PVD-покрытием. Сплав специально разработан для минимизации адгезионного износа и предотвращения образования нароста, что особенно важно при точении аустенитных нержавеющих сталей (типа AISI 304, 316).
- Стружколом CSM: Геометрия среднего диапазона (Medium), которая отлично справляется как с чистовыми, так и с легкими получистовыми задачами. Обеспечивает эффективный отвод и дробление вязкой стружки, предотвращая её наматывание на деталь.
- Стойкость к тепловым ударам: Особая структура покрытия позволяет работать с интенсивным охлаждением (СОЖ) без риска появления термических трещин на режущей кромке.
- Радиус 0.4 мм: Гарантирует высокую точность профиля и минимальную шероховатость поверхности. Малый радиус снижает силы резания, что позволяет обрабатывать детали с невысокой жесткостью без возникновения вибраций.
Технические характеристики CNMG 120404-CSM:
Параметры по стандарту ISO для настройки оборудования:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина режущей кромки (L) | 12.9 мм |
| Толщина пластины (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Средний / Универсальный) |
| Сплав | PX225M (PVD для нержавеющих сталей) |
- Надежность на вязких материалах: Сплав PX225M эффективно сопротивляется выкрашиванию кромки, обеспечивая предсказуемый износ даже на «трудных» участках обработки.
- Высокое качество поверхности: Точная геометрия стружколома и антифрикционные свойства покрытия позволяют стабильно получать детали с низкой шероховатостью.
- Стабильность размеров: Минимальный начальный износ вершины гарантирует попадание в допуск на протяжении всей смены без частых корректировок на станке.
- Промышленная альтернатива: Пластины Cutner являются полноценным технологическим аналогом премиальных линеек ведущих мировых брендов, предлагая аналогичный ресурс при более выгодной себестоимости.
Обрабатываемые материалы (ISO):
- M (Нержавеющая сталь): Основная область применения. Все типы нержавеющих сталей.
- P (Сталь): Углеродистые и легированные стали, склонные к налипанию.
