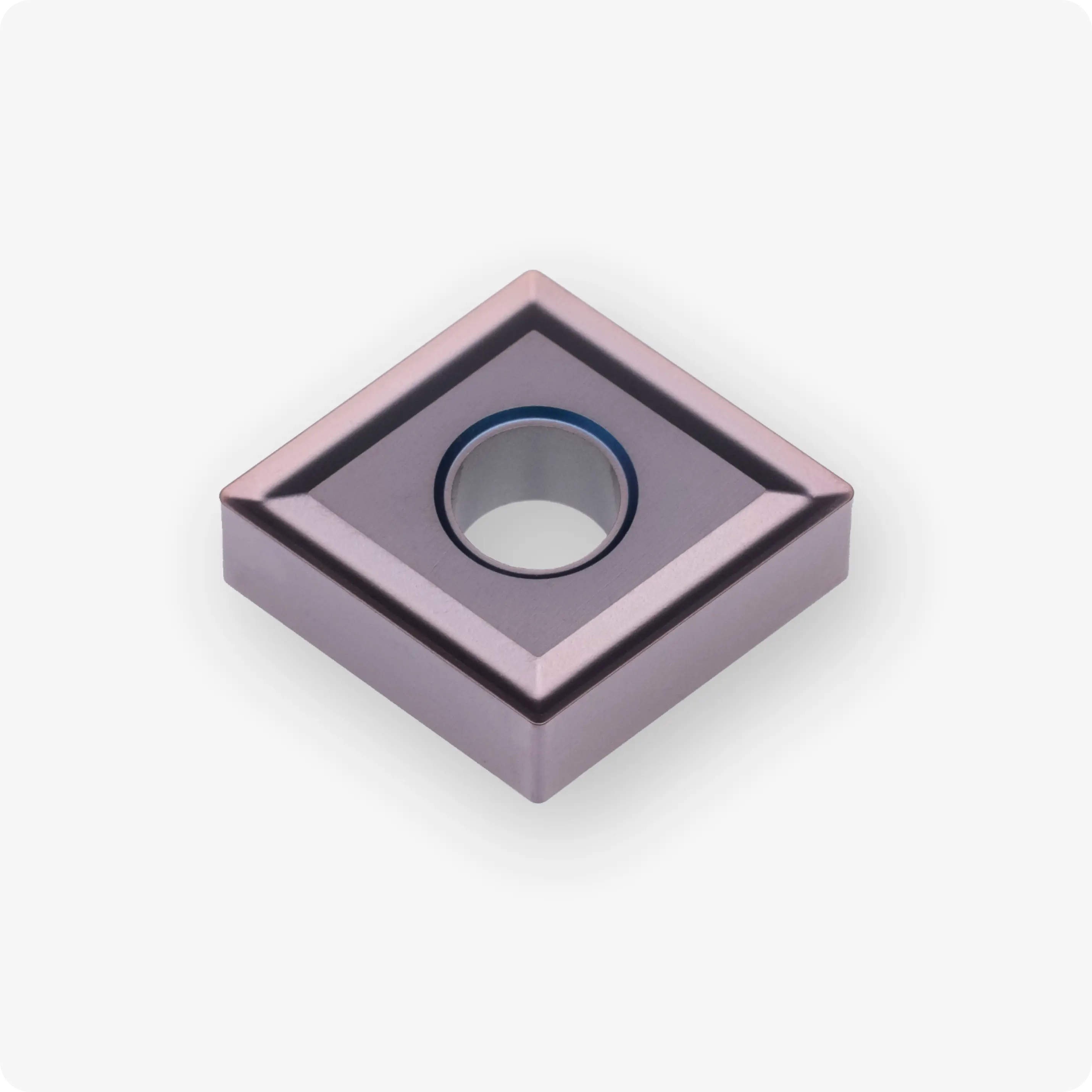

CNMG120404-SM PX115S пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,4 | PX115S | CN..1204.. | PVD | S | 0,80-3,50 | 0,08-0,40 |
Твердосплавная пластина CNMG120404-CSM PX115S от Cutner — это высокопроизводительный инструмент профессионального класса, предназначенный для обработки самых сложных материалов современной промышленности. Благодаря негативной форме CNMG (ромб 80°) и двустороннему исполнению, вы получаете 4 режущие кромки, что гарантирует высокую экономическую эффективность при работе с дорогостоящими спецсплавами.
Сплав PX115S в сочетании с геометрией CSM — это выбор технологов, когда требуется стабильность размеров и предсказуемая стойкость при точении жаропрочных сплавов, титана и нержавеющих сталей в условиях высоких температурных нагрузок.
Технологические преимущества:
- Сплав для экстремальных условий PX115S: Обладает уникальным PVD-покрытием с высокой термостабильностью и гладкой поверхностью. Это критически важно для предотвращения адгезии (налипания) вязкого материала на кромку и защиты инструмента от пластической деформации при интенсивном тепловыделении.
- Стружколом CSM: Универсальная чистовая и получистовая геометрия (Medium). Она обеспечивает мягкое резание, снижая нагрузку на оборудование, и гарантирует надежный отвод стружки при работе с материалами, склонными к образованию длинной «сливной» стружки.
- Радиус 0.4 мм: Позволяет достигать высокой точности при обработке сложных контуров и мелких галтелей. Малый радиус снижает радиальное давление на деталь, что позволяет обрабатывать тонкостенные заготовки из титана или нержавейки без вибраций.
- Сверхмелкозернистая основа: Обеспечивает идеальный баланс между твердостью и вязкостью, предотвращая микровыкрашивания кромки при работе по корке или в условиях легкой прерывистости.
Технические характеристики CNMG 120404-CSM:
Параметры по стандарту ISO для настройки ЧПУ:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 12.9 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Средний / Универсальный) |
| Сплав | PX115S (PVD для жаропрочных сплавов и титана) |
- Работа с «трудными» материалами: Сплав PX115S адаптирован для групп материалов ISO S и ISO M, где стандартные универсальные сплавы быстро теряют режущую способность.
- Высокое качество поверхности: Точная геометрия кромки и антифрикционные свойства покрытия позволяют получать поверхность с низкой шероховатостью.
- Стабильность в серии: Современная технология контроля качества гарантирует идентичность каждой пластины, что исключает брак при автоматизированной обработке дорогих заготовок.
- Экономическая выгода: Пластины Cutner являются полноценной технологической заменой премиальных линеек мировых брендов, обеспечивая аналогичный ресурс при более привлекательной стоимости.
Обрабатываемые материалы (ISO):
- S (Жаропрочные сплавы): Титан, Инконель, никелевые и кобальтовые сплавы.
- M (Нержавеющая сталь): Все виды вязких и жаропрочных нержавеющих сталей.
Почему выгодно покупать на Clicktool.ru?
- Актуальные данные: Реальные цены и наличие на складе отображаются в режиме онлайн.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов.
- Экспертный подбор: Поможем рассчитать режимы резания (Vc, f, ap) под вашу конкретную марку спецсплава.
