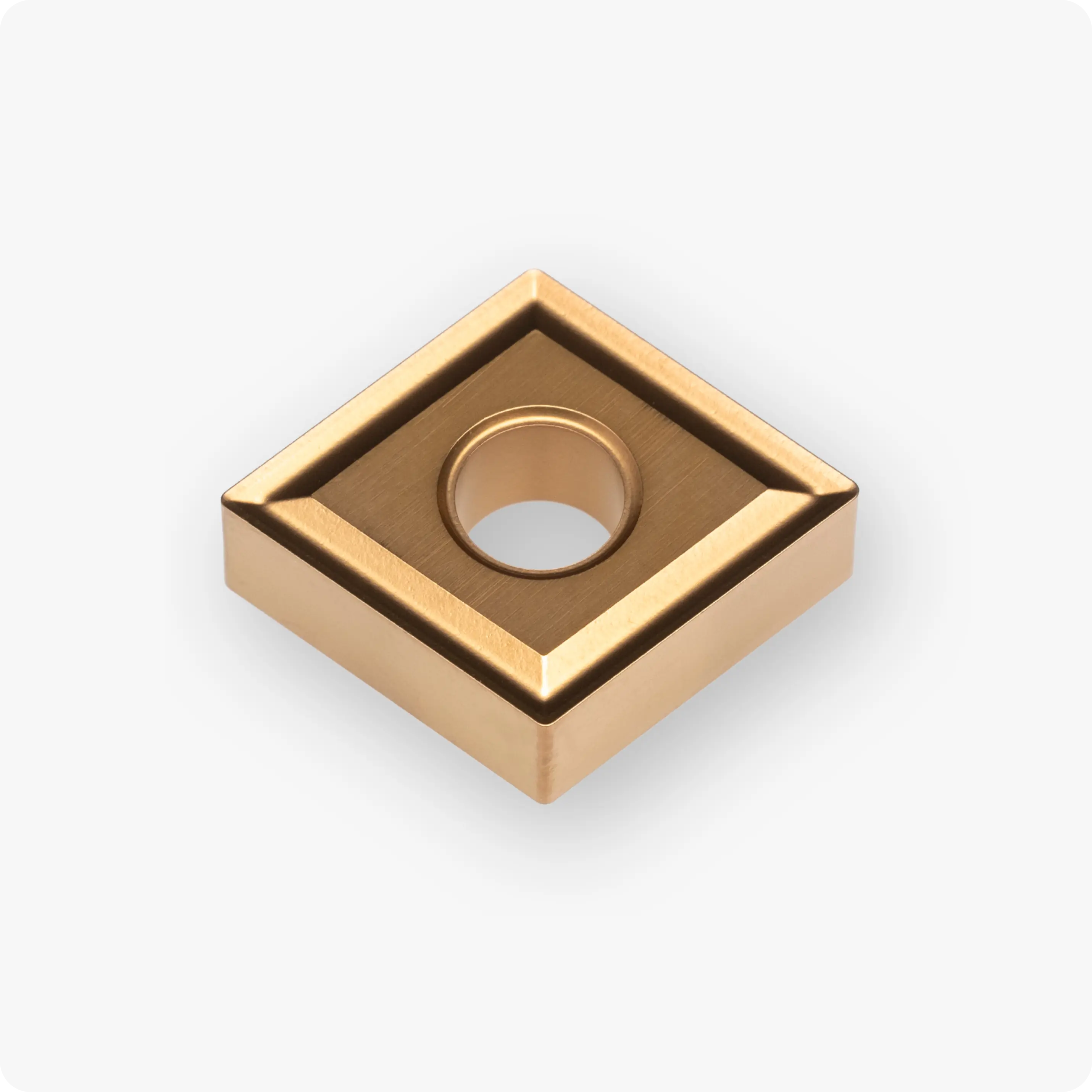

CNMG120404-SM CX125M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,4 | CX125M | CN..1204.. | CVD | M | 0,50-3,00 | 0,10-0,40 |
Пластина CNMG120404-CSM CX125M от бренда Cutner — это высокотехнологичный инструмент, предназначенный для прецизионного чистового точения широкого спектра материалов. Благодаря классической форме CNMG (ромб 80°) и негативной геометрии, пластина имеет 4 режущие кромки, обеспечивая превосходную экономическую эффективность в серийном производстве.
Использование микрозернистого кермета CX125M позволяет добиваться исключительной чистоты поверхности (Ra < 0.6), сохраняя при этом стабильность режущей кромки при работе по нержавеющим и легированным сталям.
Технологические преимущества:
- Универсальный кермет CX125M: Сплав обладает повышенной сопротивляемостью к тепловым ударам и износу по задней грани. Химическая инертность материала полностью исключает налипание стали («нарост») на кромку, что гарантирует зеркальный блеск заготовки и стабильность размеров в допуске.
- Стружколом CSM: Оптимизирован для чистовых и легких получистовых операций. Геометрия обеспечивает мягкое резание и эффективный контроль стружки, предотвращая повреждение обработанной поверхности даже при работе с вязкими материалами.
- Радиус 0.4 мм: Идеален для получения точных контуров и минимальной шероховатости. Малый радиус снижает радиальные силы резания, что позволяет обрабатывать нежесткие и тонкостенные детали без вибраций.
- Экономичность и ресурс: Четыре рабочих вершины на одной пластине в сочетании с высокой износостойкостью кермета обеспечивают лидерство по показателю «стоимость на одну деталь».
Технические характеристики CNMG 120404-CSM:
Параметры для настройки оборудования по стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина режущей кромки (L) | 12.9 мм |
| Толщина пластины (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Чистовой / Универсальный) |
| Сплав | CX125M (Микрозернистый вязкий кермет) |
Почему профессионалы выбирают серию Cutner CX?
- Качество как после шлифовки: Высокая чистота поверхности позволяет исключить последующие финишные операции (шлифование, полирование).
- Работа по нержавеющей стали: В отличие от узкоспециализированных марок, сплав CX125M отлично показывает себя при финишной обработке нержавейки (AISI 304, 316).
- Стабильность кромки: Особая структура сплава предотвращает внезапные сколы, обеспечивая предсказуемый износ и надежность процесса.
- Промышленный стандарт: Инструмент Cutner изготавливается по передовым мировым технологиям, гарантируя повторяемость результата в каждой партии.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и конструкционные стали.
- M (Нержавеющая сталь): Все типы вязких нержавеющих сталей.
Почему выгодно покупать на Clicktool.ru?
- Актуальные данные: Реальные цены и остатки на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления.
- Экспертный подбор: Бесплатно поможем рассчитать оптимальные режимы резания (Vc, f, ap) под вашу задачу.
