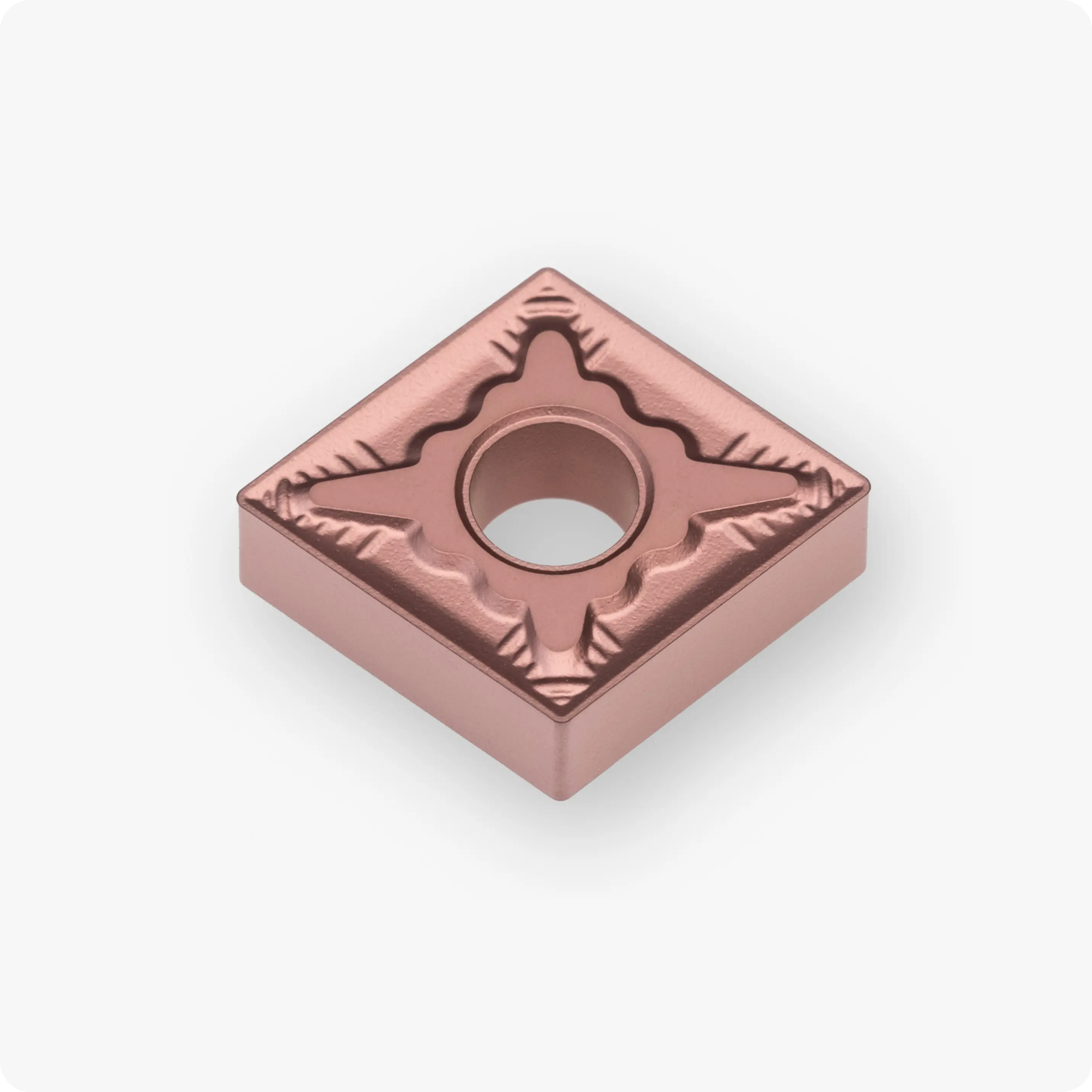

CNMG120404-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,4 | CX130P | CN..1204.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина CNMG120404-CSM CX130P от бренда Cutner — это инновационный инструмент для чистового точения сталей, объединяющий в себе финишные возможности металлокерамики и надежность твердого сплава. Благодаря негативной форме CNMG (ромб 80°), пластина является двусторонней и имеет 4 режущие кромки, что обеспечивает отличную экономическую эффективность.
Основное отличие серии CX130P — это повышенная вязкость основы. Эта пластина специально разработана для тех случаев, когда требуется безупречное качество поверхности, но условия обработки нельзя назвать идеально стабильными (возможны вибрации, прерывистое резание или работа по деталям с неравномерным припуском).
Технологические преимущества:
- Ударопрочный кермет CX130P: В отличие от стандартных марок металлокерамики, этот сплав гораздо эффективнее сопротивляется механическим ударам и термическим трещинам. Это позволяет использовать инструмент на более широком диапазоне операций без риска внезапного выкрашивания кромки.
- Стружколом CSM: Универсальная геометрия для чистовой и легкой получистовой обработки. Она гарантирует стабильное дробление стружки и защищает кромку от перегрузок при изменении глубины резания.
- Эффект полировки: Химическая инертность кермета к стали полностью исключает налипание материала. В результате поверхность детали приобретает блеск, сопоставимый с результатами шлифования (Ra < 0.8).
- Радиус 0.4 мм: Обеспечивает высокую точность при обработке сложных контуров и мелких радиусов. Низкие силы резания позволяют работать с тонкостенными деталями без риска деформации.
Технические характеристики CNMG 120404-CSM:
Параметры для настройки вашего оборудования (ISO):
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 12.9 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Чистовой / Универсальный) |
| Сплав | CX130P (Вязкий кермет нового поколения) |
- Стабильность в работе: Сплав CX130P прощает небольшие погрешности в жесткости системы, сохраняя остроту и целостность кромки дольше аналогов.
- Экономия на финишной обработке: Исключительная чистота поверхности позволяет отказаться от последующей шлифовки или полировки деталей.
- Высокая экономичность: 4 рабочих вершины на одной пластине в сочетании с повышенным ресурсом сплава снижают себестоимость каждого прохода.
- Промышленный стандарт: Пластины Cutner изготавливаются с применением современных технологий подготовки кромок, что гарантирует стабильность размеров в каждой партии.
Обрабатываемые материалы (ISO):
- P (Сталь): Низкоуглеродистые, легированные, конструкционные стали. Оптимально для чистовых операций в серийном производстве.
