CNMG120404-CSM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
12,7 | 4,76 | 0,4 | CX120P | CN..1204.. | CVD | P | 0,80-4,00 | 0,15-0,40 |

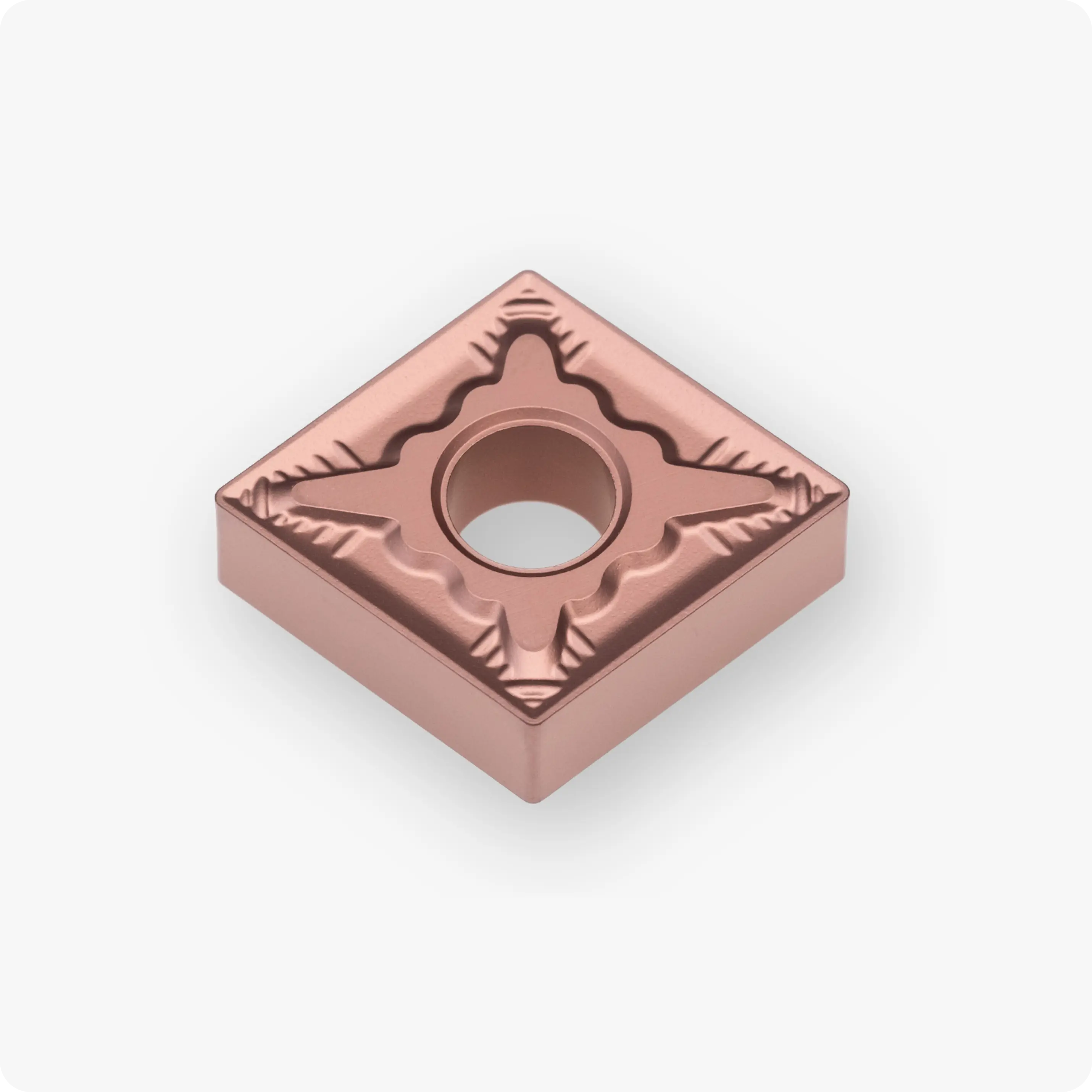

Пластина CNMG120404-CSM CX120P от бренда Cutner — это премиальный инструмент для высокоскоростной чистовой обработки сталей. Благодаря форме CNMG (ромб 80°) и негативной геометрии, пластина является двусторонней и имеет 4 полноценные режущие кромки, что обеспечивает высокую экономическую эффективность и надежность закрепления в державке.
Использование современного кермета (металлокерамики) CX120P позволяет работать на скоростях, значительно превышающих возможности обычного твердого сплава, достигая при этом «зеркального» качества поверхности без последующего шлифования.
Технологические преимущества:
- Высокоскоростной кермет CX120P: Обладает уникальной устойчивостью к термопластической деформации. Химическая инертность сплава к стали полностью исключает налипание материала на режущую кромку, что гарантирует стабильный блеск заготовки и точность размеров.
- Стружколом CSM: Универсальная геометрия для чистовых и легких получистовых операций. Обеспечивает превосходный контроль и дробление стружки в широком диапазоне подач, предотвращая её наматывание на деталь.
- Радиус 0.4 мм: Идеален для получения точных контуров и минимальной шероховатости (Ra < 0.8). Острая вершина снижает силы резания, что важно при обработке тонкостенных деталей.
- 4 режущие кромки: Двустороннее исполнение позволяет использовать инструмент в два раза дольше по сравнению с позитивными пластинами типа CCMT, существенно снижая затраты на одну деталь.
Технические характеристики CNMG 120404-CSM:
Параметры для настройки вашего оборудования по стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина грани (L) | 12.9 мм |
| Толщина (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Чистовой / Универсальный) |
| Сплав | CX120P (Кермет для скоростной обработки) |
- Качество как после шлифовки: Кермет серии CX позволяет получать поверхность с крайне низкой шероховатостью, что часто позволяет исключить финишные операции.
- Работа на высоких режимах: Свойства сплава позволяют увеличить скорость резания (Vc) на 30–50% относительно стандартных пластин с покрытием.
- Стабильность процесса: Специальная технология подготовки кромки гарантирует предсказуемую стойкость инструмента от первой до последней пластины в партии.
- Промышленная альтернатива: Инструмент Cutner — это полноценная замена премиальных линеек мировых брендов, обеспечивающая высочайшую производительность при оптимальной цене.
Обрабатываемые материалы (ISO):
- P (Сталь): Все виды углеродистых и легированных сталей. Оптимально для чистового точения на высоких скоростях.
