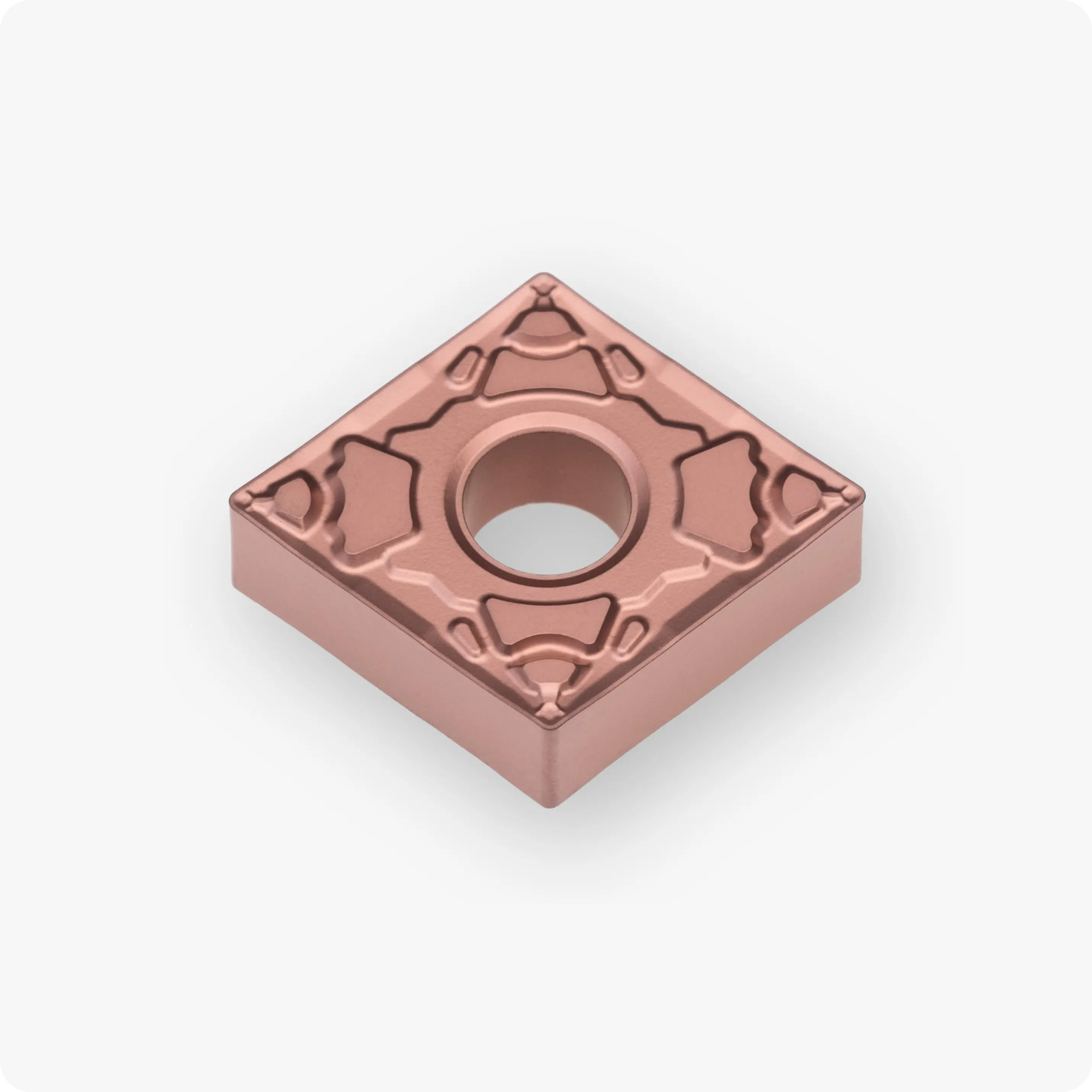

CNMG120404-CSF CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
12,7 | 4,76 | 0,4 | CX120P | CN..1204.. | CVD | P | 0,40-2,00 | 0,08-0,35 |
Пластина CNMG120404-CSF CX120P от бренда Cutner — это высокопроизводительный инструмент для чистового точения сталей на станках с ЧПУ. Двусторонняя геометрия CNMG обеспечивает экономическую эффективность благодаря наличию 4 режущих кромок, а использование кермета (металлокерамики) позволяет добиться чистоты поверхности, сопоставимой с результатами шлифования.
Сплав CX120P характеризуется высочайшей твердостью и химической инертностью. Он практически не вступает в реакцию со сталью, что предотвращает образование «нароста» и гарантирует зеркальный блеск деталей в течение всего времени работы инструмента.
Сплав и технология обработки
- Кермет CX120P: Специально разработан для высокоскоростной чистовой обработки углеродистых и легированных сталей. Позволяет значительно увеличить скорость резания (V_c) по сравнению со стандартным твердым сплавом.
- Стружколом CSF: Прецизионная чистовая геометрия. Обеспечивает безупречный контроль стружки при малых глубинах резания и подачах, исключая царапины и повреждения на готовом изделии.
- Радиус 0.4 мм: Оптимальный выбор для чистовых проходов, обеспечивающий высокую точность контуров и малую шероховатость поверхности (Ra < 0.8).
- Экономичность: Форма CNMG позволяет использовать пластину с двух сторон, что вдвое увеличивает количество рабочих вершин по сравнению с позитивными пластинами.
Технические характеристики CNMG 120404-CSF:
Для настройки программ ЧПУ и подбора державок используйте следующие параметры ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная геометрия) |
| Допуск | M (стандартная точность) |
| Тип крепления | G (двусторонняя с отверстием) |
| Длина режущей кромки (L) | 12.9 мм |
| Толщина пластины (S) | 4.76 мм |
| Диаметр вписанной окружности (IC) | 12.7 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Диаметр отверстия (d1) | 5.16 мм |
| Сплав | CX120P (Кермет для скоростной обработки сталей) |
- Замена финишных операций: Использование кермета исключает необходимость дополнительной полировки или шлифовки деталей.
- Длительная стойкость: Благодаря отсутствию налипания материала, режущая кромка дольше сохраняет свою геометрию и остроту.
- Стабильность размеров: Минимальный износ вершины гарантирует повторяемость деталей в больших партиях без коррекции на размер.
- Промышленный стандарт: Сплав CX120P является полным аналогом премиальных решений от Gesac (GPT6120) и других мировых брендов.
Обрабатываемые материалы (ISO):
- P (Сталь): Основное применение — чистовое точение всех видов сталей на высоких скоростях.
