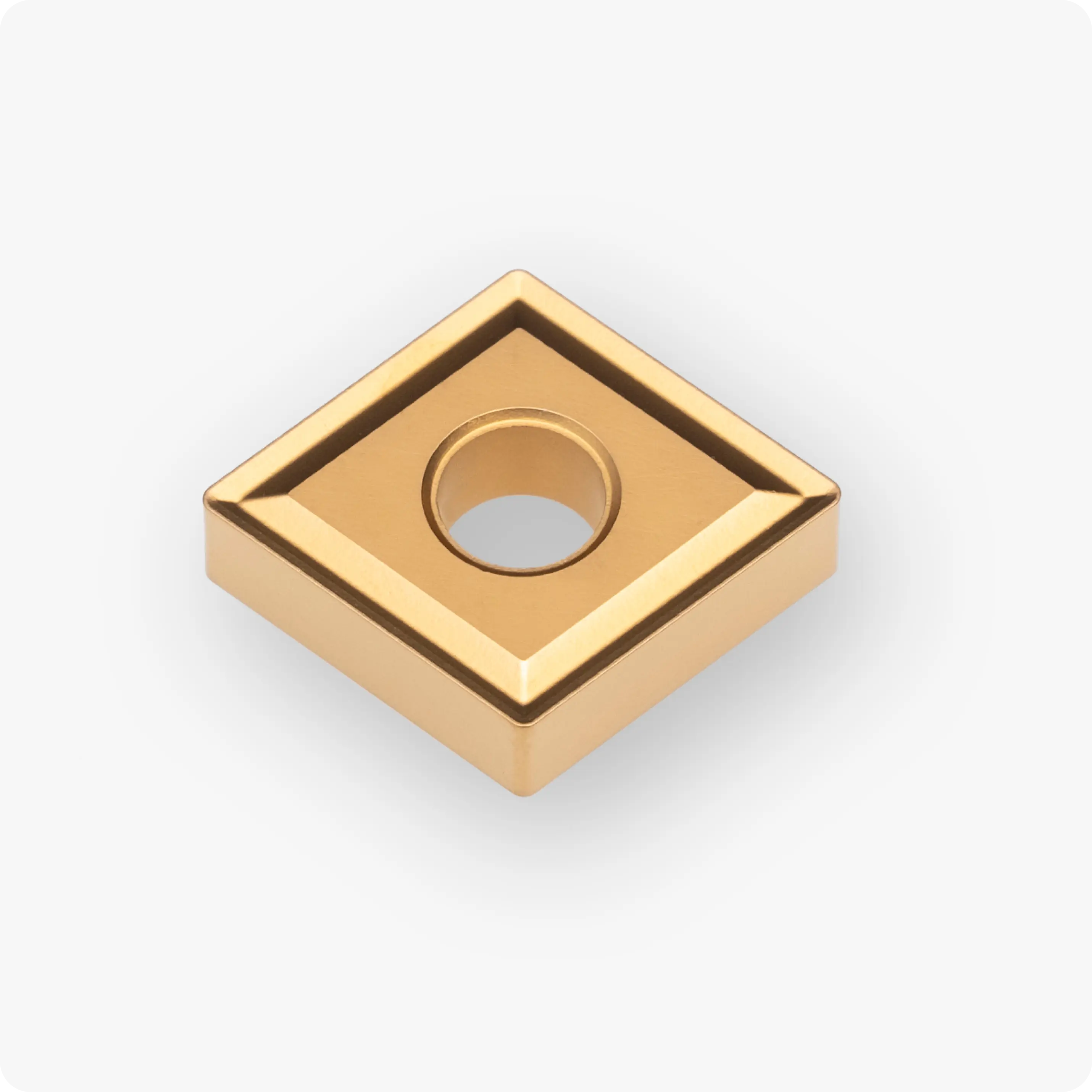

CNMG090304-SM CX125M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 3,18 | 0,4 | CX125M | CN..0903.. | CVD | M | 0,50-3,00 | 0,10-0,40 |
Пластина CNMG090304-CSM CX125M от бренда Cutner — это высокотехнологичный инструмент для прецизионного чистового точения деталей малого и среднего диаметра. Компактный размер 0903 в сочетании с двусторонней негативной геометрией CNMG (4 режущие кромки) делает эту позицию максимально эффективной и экономичной для серийного производства на станках с ЧПУ.
Использование универсального кермета CX125M позволяет достигать исключительного качества поверхности (Ra < 0.6), работая в широком диапазоне материалов — от конструкционных сталей до вязких нержавеющих сплавов.
Технологические преимущества:
- Универсальный кермет CX125M: Сплав обладает повышенной вязкостью и стойкостью к термическому растрескиванию. Он химически инертен, что полностью исключает налипание («нарост») материала на режущую кромку. Это гарантирует «зеркальный» блеск деталей и стабильность размеров в течение всего срока службы.
- Стружколом CSM: Геометрия среднего радиуса действия, оптимизированная для чистовых операций. Обеспечивает превосходный контроль стружки даже на малых глубинах резания, предотвращая повреждение поверхности детали длинной спиралевидной стружкой.
- Радиус 0.4 мм: Оптимальный выбор для тонкой чистовой обработки. Острая вершина минимизирует силы резания, что критически важно при обработке нежестких валов или тонкостенных деталей.
- Экономичность: Наличие 4-х рабочих кромок на одной пластине позволяет существенно снизить затраты на инструмент в пересчете на одну готовую деталь.
Технические характеристики CNMG 090304-CSM:
Основные параметры по стандарту ISO для настройки оборудования:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина режущей кромки (L) | 9.7 мм |
| Толщина пластины (S) | 3.18 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Чистовой / Универсальный) |
| Сплав | CX125M (Универсальный вязкий кермет) |
- Замена шлифовки: Высочайшее качество поверхности после прохода этой пластиной часто позволяет исключить операцию финишного шлифования.
- Стабильность на нержавейке: Специальная формула сплава позволяет эффективно работать по вязким материалам без потери остроты кромки.
- Высокая точность: Минимальный износ вершины гарантирует попадание в жесткие допуски даже при обработке больших партий без подналадки станка.
- Промышленный стандарт: Пластины Cutner являются полноценным технологическим аналогом премиальных линеек ведущих мировых производителей, обеспечивая повторяемость результата.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые и легированные стали.
- M (Нержавеющая сталь): Аустенитные и ферритные нержавеющие стали (AISI 304, 316).
