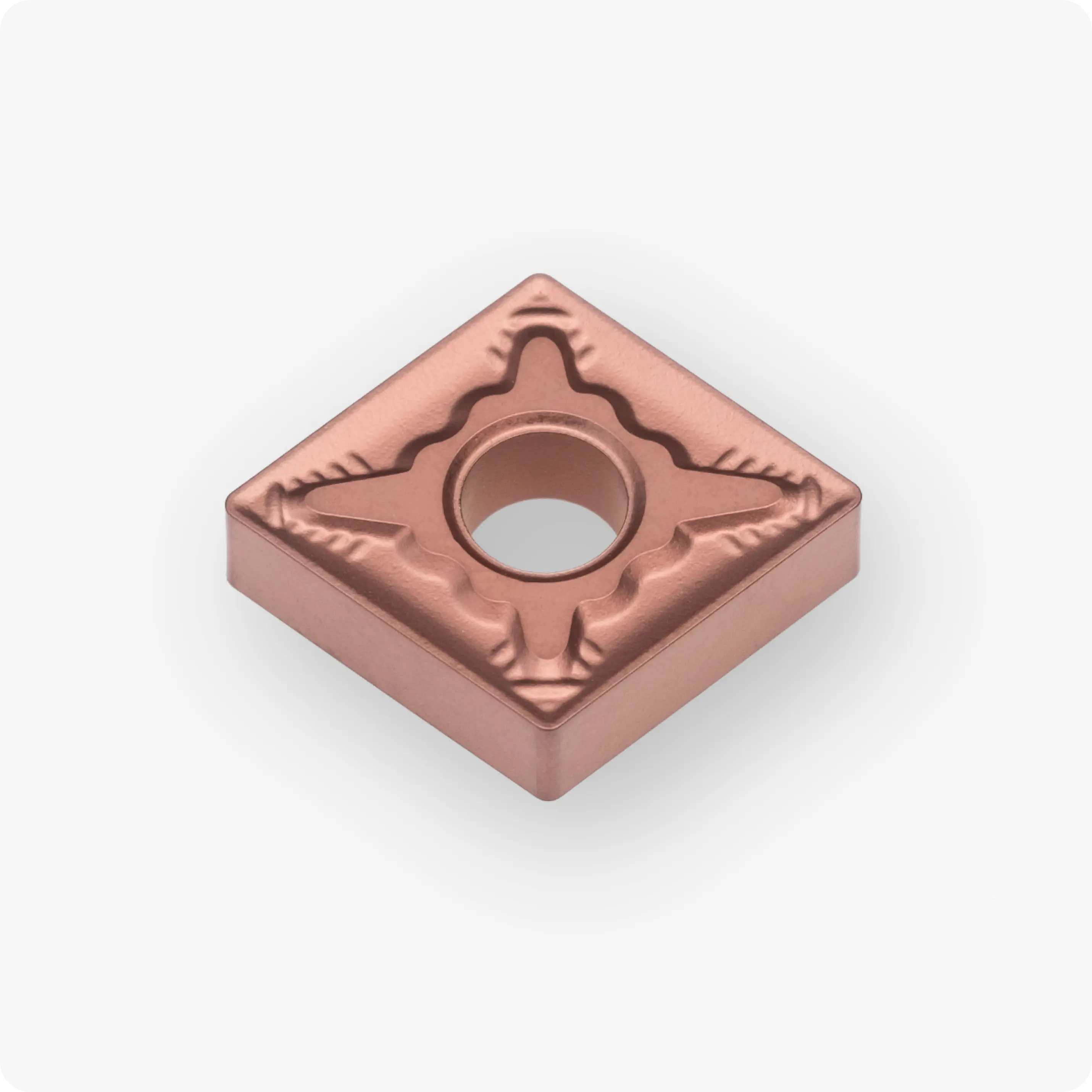

CNMG090304-CSM CX130P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Получистовая |
|
9,525 | 3,18 | 0,4 | CX130P | CN..0903.. | CVD | P | 0,80-4,00 | 0,15-0,40 |
Пластина CNMG090304-CSM CX130P от бренда Cutner — это высокоэффективный инструмент для чистового точения сталей, сочетающий в себе чистоту обработки керметом и повышенную надежность твердого сплава. Форма CNMG (ромб 80°) является двусторонней и обеспечивает наличие 4 режущих кромок, что гарантирует минимальную себестоимость одной детали.
Типоразмер 0903 в сочетании с радиусом 0.4 мм идеально подходит для финишных операций на деталях малого и среднего диаметра, где требуется высокая точность и безупречное качество поверхности.
Технологические преимущества:
- Вязкий кермет CX130P: Специальная формула сплава обладает повышенной сопротивляемостью к механическим ударам и термическим трещинам. Это позволяет использовать кермет даже в условиях легкой нестабильности или при обработке деталей с неоднородной поверхностью, где обычная металлокерамика может выкрашиваться.
- Стружколом CSM: Геометрия среднего диапазона (Medium), оптимизированная для чистовых и получистовых проходов. Она обеспечивает стабильное дробление стружки в широком диапазоне глубин резания и защищает режущую кромку от перегрузок.
- Отсутствие нароста: Благодаря химической инертности кермета к стали, на режущей кромке не образуется наклеп. Это позволяет получать стабильно высокую чистоту поверхности (Ra < 0.8) и исключает необходимость в последующей полировке.
- Радиус 0.4 мм: Обеспечивает филигранную точность при обработке сложных контуров, мелких канавок и радиусных переходов.
Технические характеристики CNMG 090304-CSM:
Параметры для настройки ЧПУ по стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 0° (N — негативная) |
| Длина режущей кромки (L) | 9.7 мм |
| Толщина пластины (S) | 3.18 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (чистовой) |
| Тип стружколома | CSM (Чистовой / Средний) |
| Сплав | CX130P (Ударопрочный кермет для сталей) |
- Надежность: Сплав CX130P — это «страховка» от внезапных сколов, которые часто случаются на стандартных керметах.
- Зеркальная чистота: Использование этого инструмента позволяет достичь качества поверхности, сопоставимого с результатами шлифовальных операций.
- Высокая экономичность: Четыре рабочие вершины на одной пластине в сочетании с долговечностью сплава обеспечивают лидерство по цене за один проход.
- Промышленный стандарт: Инструмент Cutner изготавливается по передовым технологиям подготовки кромок, что гарантирует стабильность размеров в больших сериях.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные, подшипниковые стали. Рекомендуется для финишной обработки.
Почему выгодно покупать на Clicktool.ru?
- Актуальные данные: Цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления.
- Экспертный подбор: Бесплатно поможем рассчитать режимы резания (S и F) под вашу конкретную марку стали.
- P
