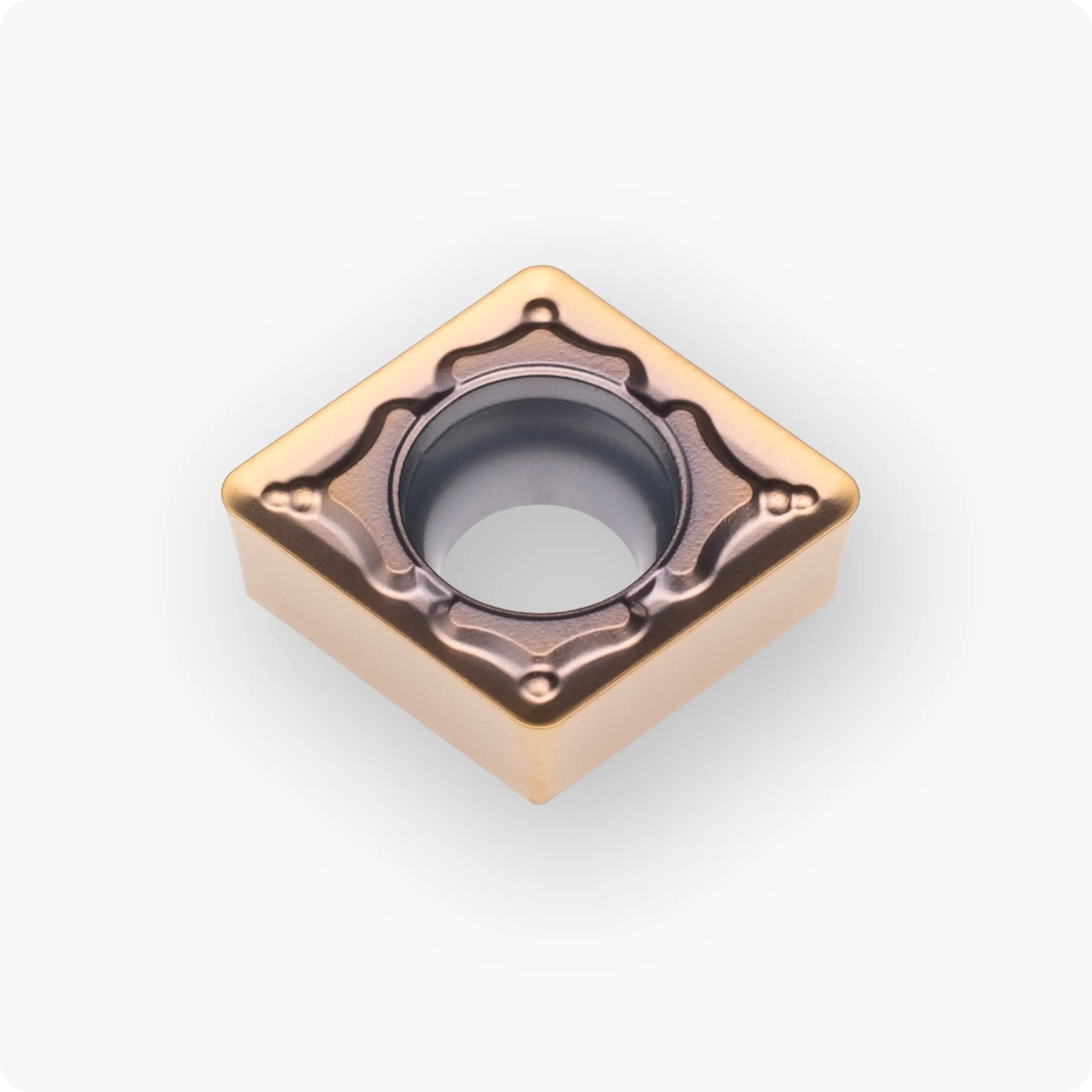

CCMT09T308-USM PX220M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 3,97 | 0,8 | PX220M | CC..09T3.. | PVD | M | 0,40-1,50 | 0,05-0,20 |
Твердосплавная пластина CCMT09T308-USM PX220M от бренда Cutner — это мощный и надежный инструмент, предназначенный для чистовой и получистовой обработки на станках с ЧПУ. Благодаря увеличенному радиусу при вершине (0.8 мм), данная модель обладает повышенной прочностью режущей кромки и отличной виброустойчивостью, что позволяет использовать её в более тяжелых условиях резания.
Сплав PX220M с многослойным PVD-покрытием обеспечивает стабильную работу по широкому спектру материалов, включая конструкционные, легированные и нержавеющие стали.
Сплав и технология обработки
- Универсальный сплав PX220M: Мелкозернистая твердосплавная основа в сочетании с износостойким покрытием позволяет работать на высоких скоростях резания, минимизируя тепловую нагрузку на инструмент.
- Геометрия USM (Ultra Sharp Micro): Специализированный чистовой стружколом. Несмотря на увеличенный радиус, геометрия сохраняет остроту, обеспечивая мягкое резание и эффективное дробление стружки.
- Радиус 0.8 мм: Позволяет работать с повышенными подачами (f), сокращая машинное время обработки детали. Увеличенная площадь контакта вершины делает инструмент менее чувствительным к микроударным нагрузкам.
- Тип обработки: Наружное точение, подрезка торцов и растачивание отверстий в условиях, где требуется повышенная надежность инструмента.

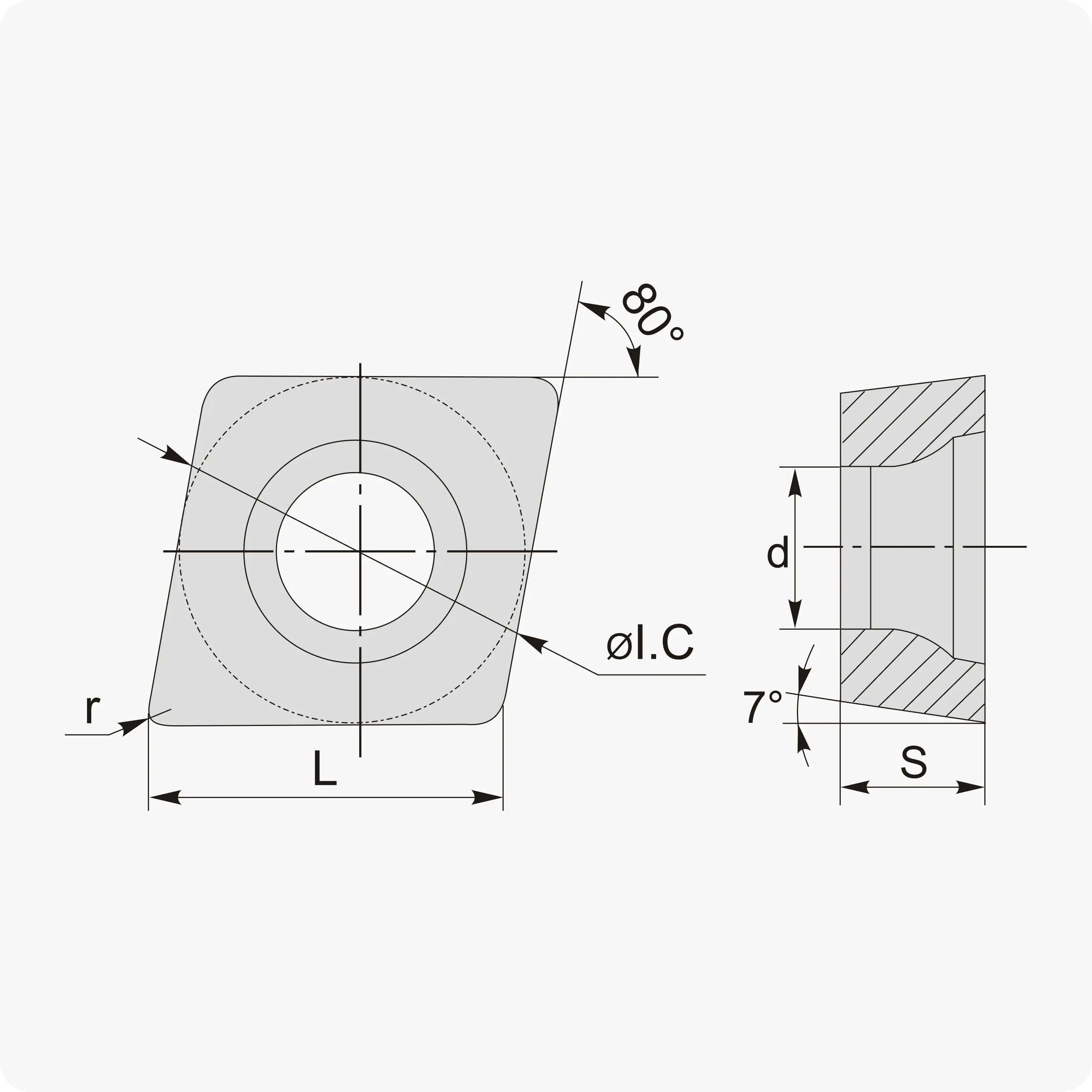

Технические характеристики CCMT 09T308-USM:
Для точного подбора инструмента и настройки программ ЧПУ ознакомьтесь с параметрами по стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 7° (C) |
| Допуск | M (стандартная точность) |
| Тип крепления | T (с отверстием и стружколомом) |
| Длина режущей кромки (L) | 9.7 мм |
| Толщина пластины (S) | 3.97 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Диаметр отверстия (d1) | 4.4 мм |
| Сплав | PX220M (Твердый сплав + PVD) |
Преимущества пластин Cutner:
- Повышенный ресурс: Радиус 0.8 мм изнашивается медленнее, чем острые вершины 0.2/0.4 мм, что снижает себестоимость обработки одной детали.
- Универсальность ISO P/M: Одинаково высокая эффективность при точении как обычных сталей, так и вязких нержавеющих сплавов (AISI 304, 316).
- Стабильность процесса: Идеальный выбор для длинных серий, где важна предсказуемая стойкость инструмента без частых подналадок.
- Технологическая замена: Пластины Cutner являются полноценным аналогом инструмента ведущих мировых брендов, гарантируя промышленное качество по доступной цене.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые и легированные стали.
- M (Нержавеющая сталь): Все типы нержавеющих сталей.
Почему стоит купить CCMT09T308-USM в Clicktool.ru?
- Актуальные данные: Цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: У нас нет минимального порога суммы заказа — отгрузим даже одну упаковку (10 шт.).
- Выгодная логистика: Бесплатная доставка при заказе от 20 000 рублей.
- Скорость: Мы отгружаем товар в течение 24 часов после оформления.
- Экспертный подбор: Бесплатно поможем подобрать режимы резания (S и F) под вашу конкретную задачу и оборудование.
