CCMT09T308-USM CX120P пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 3,97 | 0,8 | CX120P | CC..09T3.. | CVD | P | 0,10-1,50 | 0,05-0,20 |

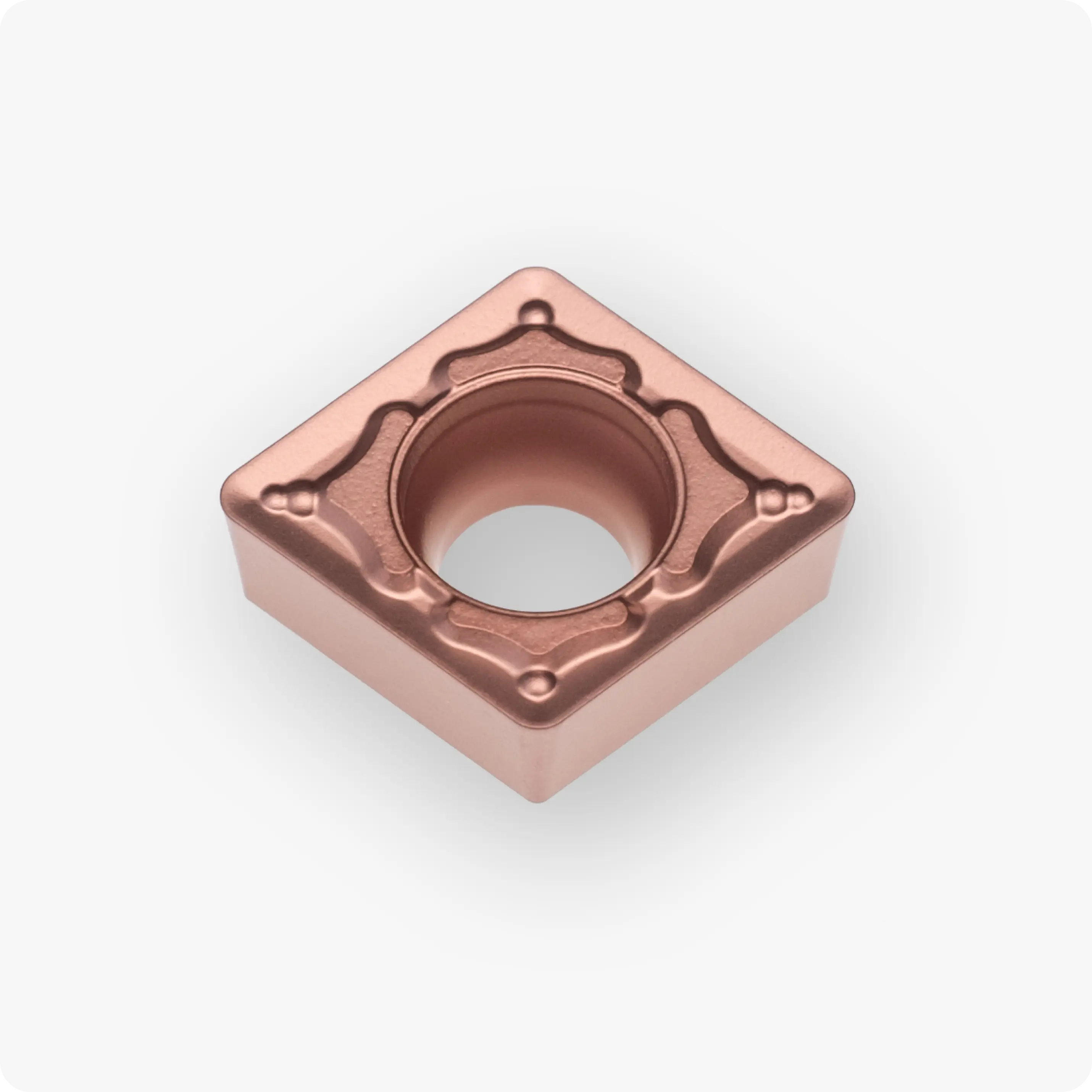

Пластина CCMT09T308-USM CX120P от бренда Cutner — это профессиональное решение для чистовой и получистовой обработки сталей на станках с ЧПУ. Изготовленная из высокотехнологичного кермета (металлокерамики), она обеспечивает качество поверхности Ra < 0.8, сопоставимое с результатами шлифовальных операций.
Благодаря увеличенному радиусу при вершине (0.8 мм), пластина обладает повышенной прочностью режущей кромки. Это позволяет эффективно использовать её не только для финишных проходов, но и для операций с неравномерным припуском, где требуется высокая надежность инструмента.
Сплав и технология CX120P
Сплав CX120P разработан специально для высокоскоростной обработки сталей. Основное преимущество кермета перед твердым сплавом — отсутствие адгезии (налипания) материала на кромку, что гарантирует сохранение остроты инструмента в течение длительного времени.
- Радиус 0.8 мм: Позволяет увеличить подачу ($f$) без потери качества поверхности, значительно сокращая время обработки детали.
- Стружколом USM: Геометрия «Ultra Sharp Micro» оптимизирована для безупречного контроля стружки. Она обеспечивает мягкое резание, снижая нагрузку на шпиндель и предотвращая вибрации.
- Термостойкость: Кермет сохраняет твердость при высоких температурах в зоне резания, что позволяет работать на скоростях ($V_c$), недоступных для обычного твердого сплава с покрытием.

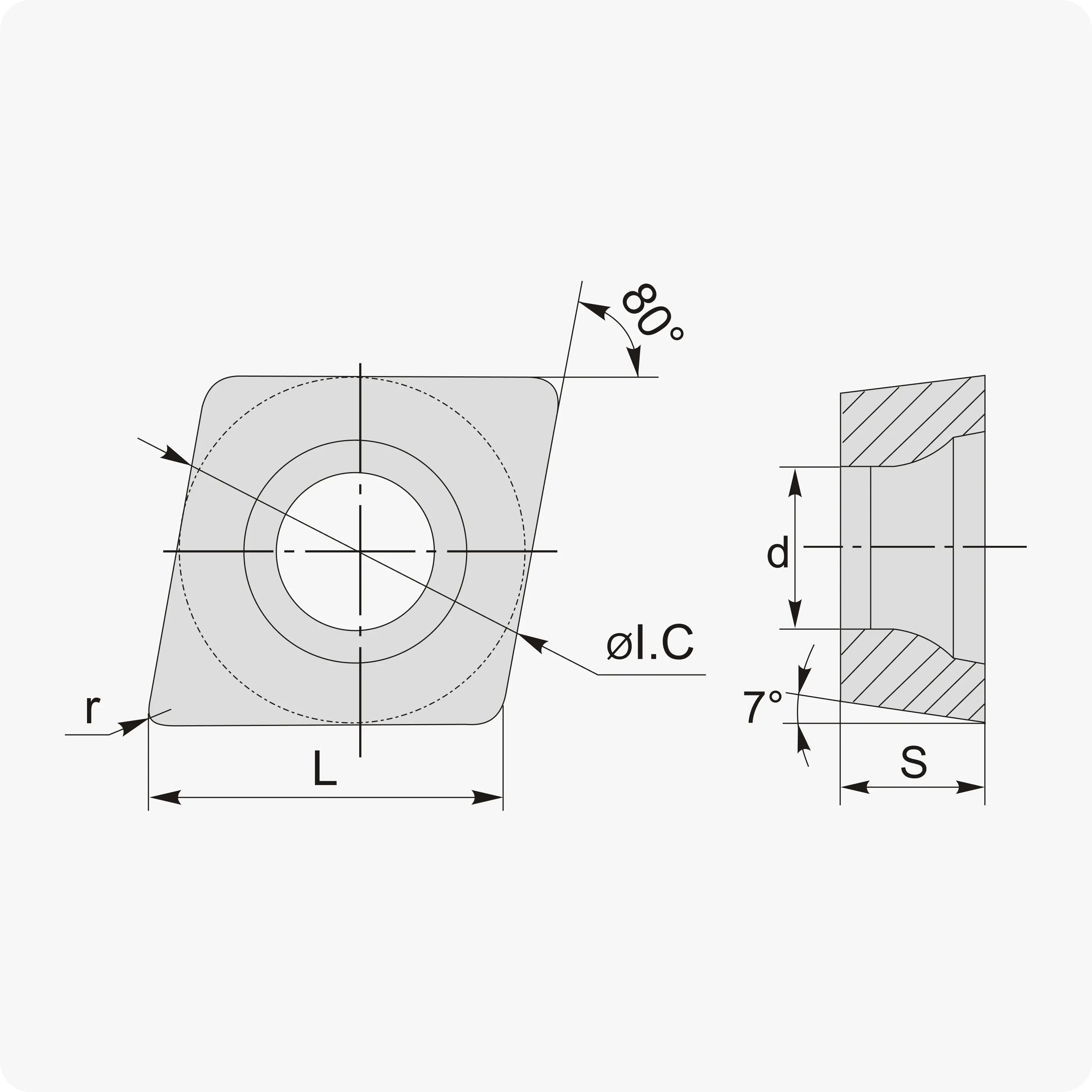

Технические характеристики CCMT 09T308-USM:
Для точного подбора инструмента и настройки программ ЧПУ ознакомьтесь с параметрами по стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 7° (C) |
| Допуск | M (стандартная точность) |
| Тип крепления | T (с отверстием и стружколомом) |
| Длина режущей кромки (L) | 9.7 мм |
| Толщина пластины (S) | 3.97 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.8 мм (усиленный чистовой) |
| Диаметр отверстия (d1) | 4.4 мм |
| Сплав | CX120P (Кермет для высокоскоростной обработки стали) |
- Замена шлифовки: Высокое качество отделки позволяет исключить финишные операции, экономя время и ресурс оборудования.
- Высокая производительность: Сочетание радиуса 0.8 мм и износостойкости кермета позволяет работать на агрессивных режимах без риска выкрашивания.
- Стабильность размеров: Минимальный износ кромки гарантирует попадание в допуск даже при обработке больших партий деталей.
- Экономическая эффективность: Инструмент Cutner — это полный технологический аналог премиальных линеек (Sandvik, Gesac), обеспечивающий надежный результат при оптимальной стоимости.
Обрабатываемые материалы (ISO):
- P (Сталь): Низкоуглеродистые, легированные, конструкционные стали. Оптимально для чистовых операций.
Почему стоит купить CCMT09T308-USM в Clicktool.ru?
- Актуальные данные: Цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: У нас нет минимального порога суммы заказа — отгрузим даже одну упаковку (10 шт.).
- Выгодная логистика: Бесплатная доставка при заказе от 20 000 рублей.
- Скорость: Мы отгружаем товар в течение 24 часов после оформления.
- Экспертный подбор: Бесплатно поможем подобрать режимы резания (S и F) под вашу конкретную задачу и оборудование.
- P
