CCMT09T304-USM PX220M пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 3,97 | 0,4 | PX220M | CC..09T3.. | PVD | M | 0,40-1,50 | 0,05-0,20 |

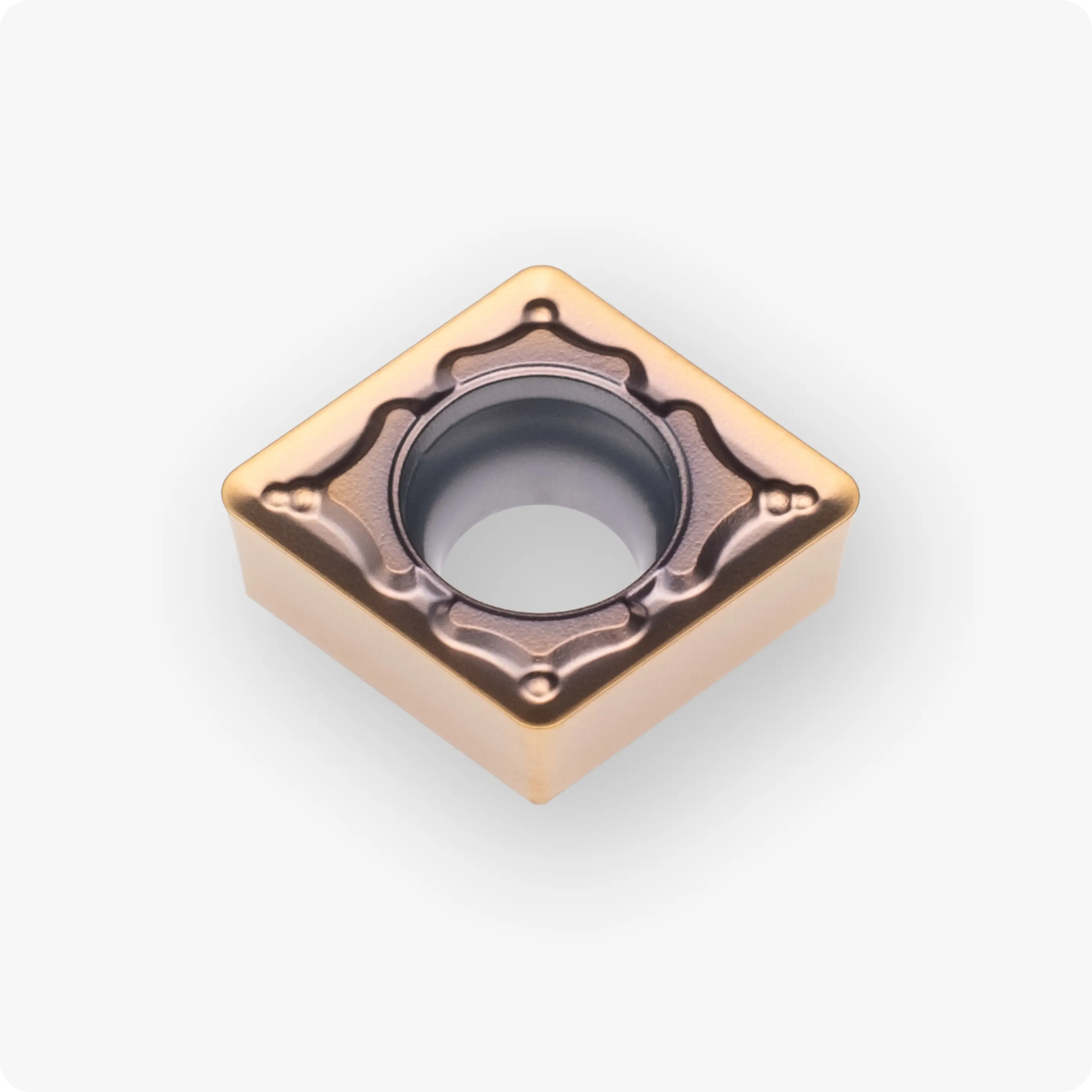

Твердосплавная пластина CCMT09T304-USM PX220M от бренда Cutner — это высокопроизводительный инструмент «золотого стандарта», предназначенный для чистового и получистового точения на станках с ЧПУ. Благодаря увеличенному типоразмеру 09T3, пластина обладает повышенной жесткостью и виброустойчивостью по сравнению с серией 06, что позволяет работать с большими вылетами инструмента и на более нагруженных режимах.
Пластина имеет классическую форму ромба 80° с позитивной геометрией (задний угол 7°) и специализированный стружколом USM, который обеспечивает безупречное дробление стружки даже на малых глубинах резания.
Сплав и технология обработки
Сплав PX220M — это современный субмикронный твердый сплав с многослойным PVD-покрытием. Он отличается сбалансированным сочетанием твердости и вязкости, что делает его максимально универсальным.
- Универсальность: Сплав эффективно работает как по углеродистым и легированным сталям (группа P), так и по нержавеющим сталям (группа M), предотвращая образование нароста на кромке.
- Геометрия USM (Ultra Sharp Micro): Специально спроектированный стружколом для финишных операций. Он минимизирует силы резания и исключает наматывание стружки на деталь, гарантируя высокую чистоту поверхности.
- Тип обработки: Высокоточное наружное точение, подрезка торцов и растачивание отверстий среднего диаметра.

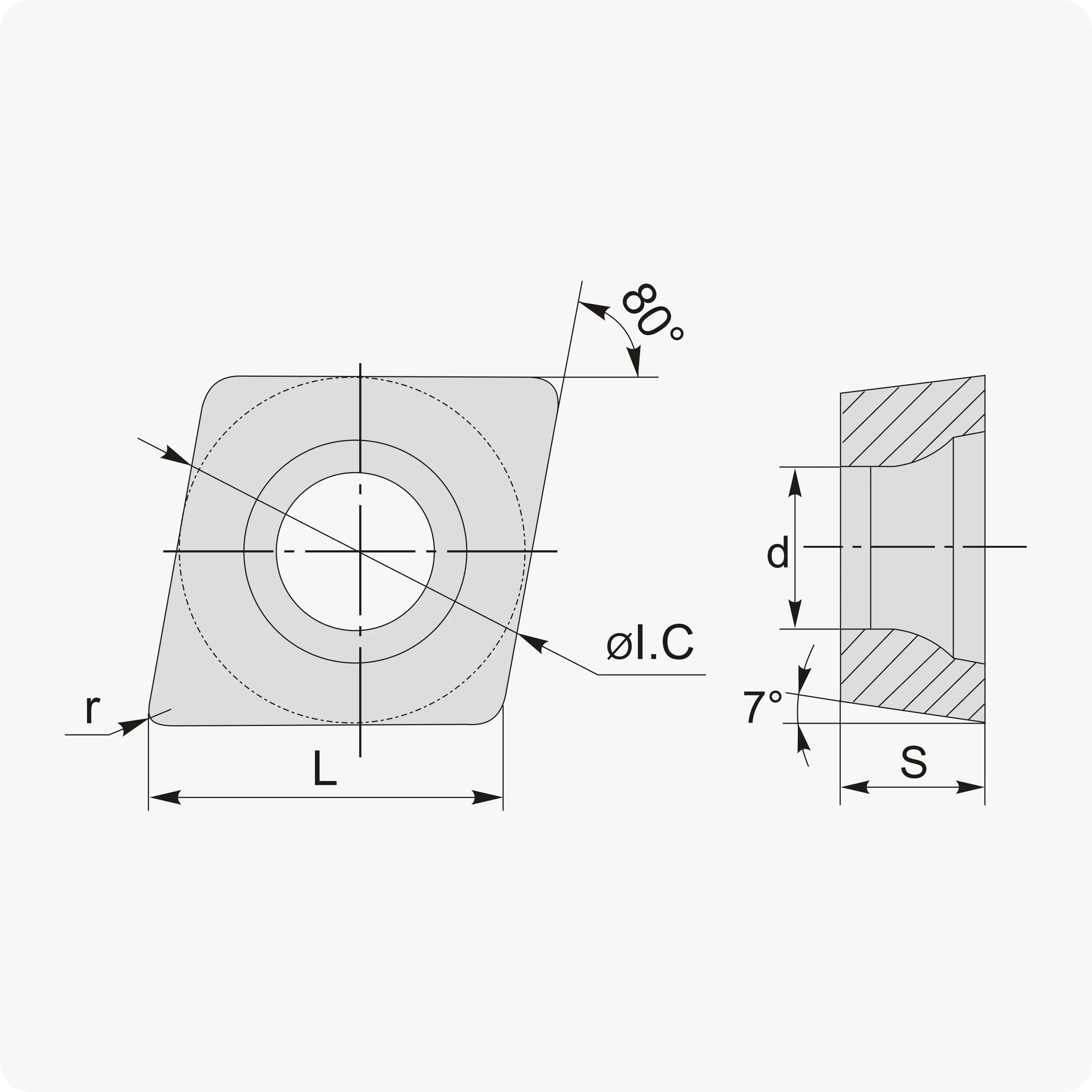

Технические характеристики CCMT 09T304-USM:
Для точного подбора инструмента и настройки программ ЧПУ ознакомьтесь с параметрами по стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 7° (C) |
| Допуск | M (стандартная точность) |
| Тип крепления | T (с отверстием и стружколомом) |
| Длина режущей кромки (L) | 9.7 мм |
| Толщина пластины (S) | 3.97 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (универсальный чистовой) |
| Диаметр отверстия (d1) | 4.4 мм |
| Сплав | PX220M (Твердый сплав + PVD) |
- Высокая износостойкость: PVD-покрытие нового поколения защищает кромку от температурной деформации и абразивного износа, продлевая срок службы инструмента.
- Стабильность в серии: Строгий контроль геометрии при производстве гарантирует повторяемость размеров деталей, что критически важно для автоматизированных производств.
- Эффективная замена: Данная серия является полным технологическим аналогом премиальных линеек ведущих мировых производителей (Sandvik, Mitsubishi, Gesac), обеспечивая сопоставимую производительность при лучшей цене.
- Качество поверхности: Сочетание острой кромки и гладкого покрытия позволяет получать поверхность с низкой шероховатостью сразу после прохода.
Обрабатываемые материалы (ISO):
- P (Сталь): Углеродистые, легированные и конструкционные стали.
- M (Нержавеющая сталь): Аустенитные и ферритные нержавеющие стали (AISI 304, 316 и др.).
