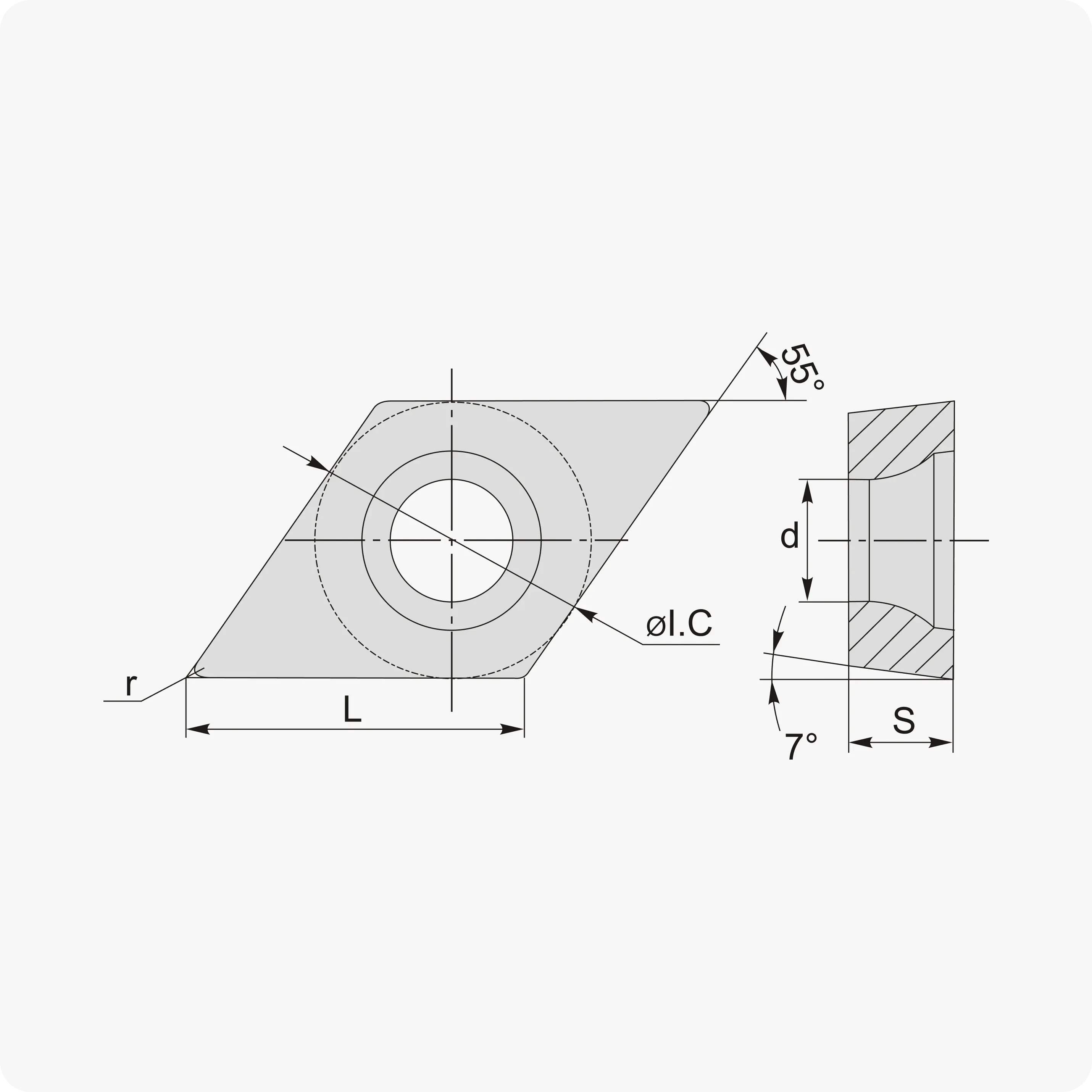

DCGX11T304-ALU NX120N пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 3,97 | 0,4 | NX120N | DC..11T3.. | - | N | 0,50-3,50 | 0,05-0,30 |
Пластина CCGX11T304-ALU NX120N от бренда Cutner — это специализированный профессиональный инструмент для высокоскоростной обработки алюминиевых сплавов, цветных металлов и полимеров. Форма CCGX (ромб 80°) с позитивным углом и прецизионной заточкой обеспечивает легкое резание с минимальным тепловыделением и нагрузкой на деталь.
Благодаря сочетанию острейшей режущей кромки, универсального радиуса 0.4 мм и зеркальной полировки передней поверхности, эта пластина позволяет получать финишное качество поверхности без налипания материала.
Технологические преимущества:
- Сплав NX120N (Polished): Высокоплотный мелкозернистый твердый сплав без покрытия. Зеркальная полировка поверхности максимально снижает коэффициент трения, что полностью исключает адгезию (налипание) вязкого алюминия на инструмент.
- Стружколом ALU: Обладает специфическим «острым» профилем с глубокой канавкой. Это гарантирует эффективное дробление и отвод стружки даже на очень высоких скоростях резания, предотвращая появление царапин на детали.
- Радиус 0.4 мм: Самый востребованный радиус для чистовых операций. Он обладает достаточной прочностью для стабильной работы и при этом позволяет достигать минимальной шероховатости поверхности.
- Минимальные силы резания: Острая геометрия «сбривает» припуск, что минимизирует нагрузку на шпиндель и исключает «отжим» тонкостенных заготовок.

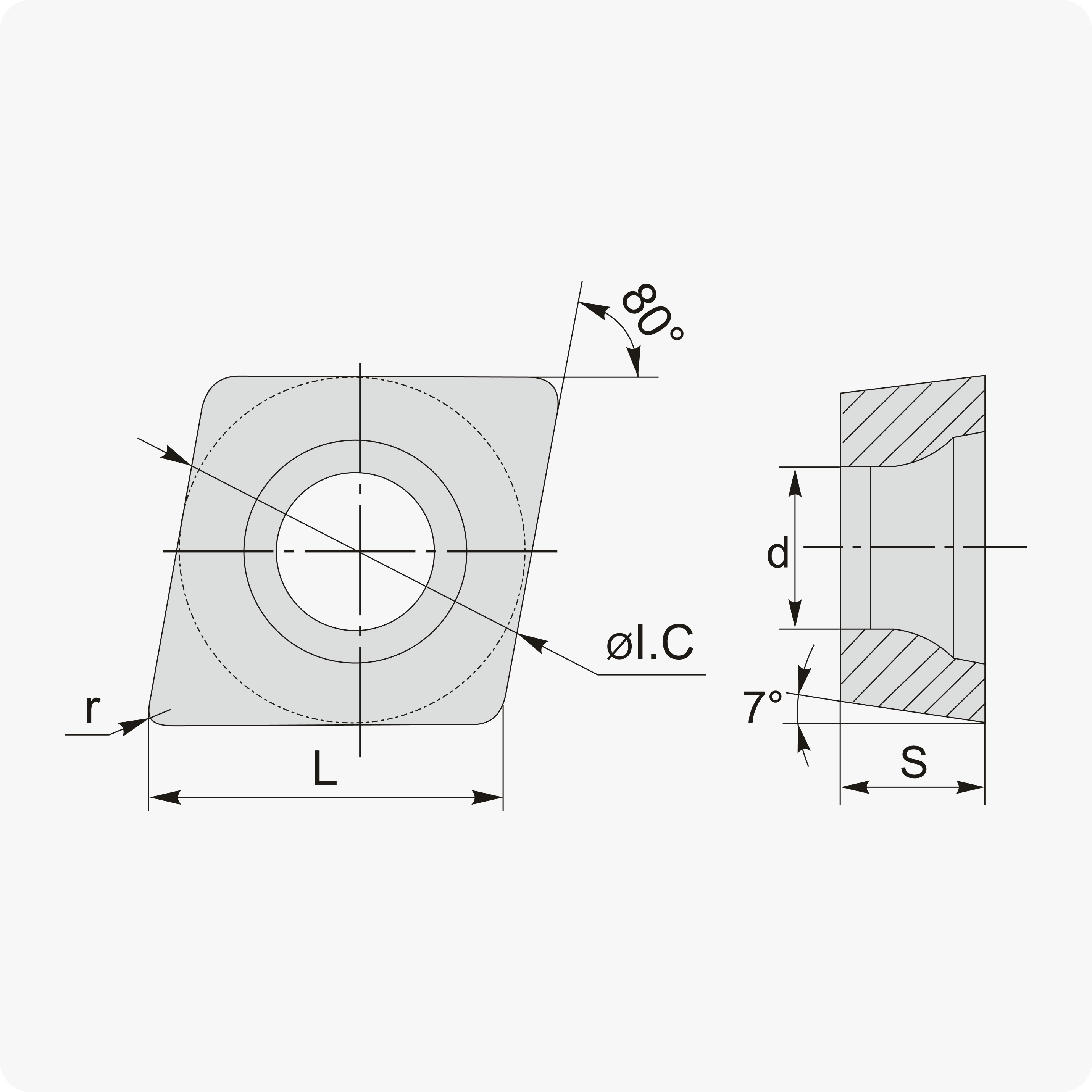

Технические характеристики CCGX 11T304-ALU:
Параметры по стандарту ISO для настройки оборудования:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 7° (G — позитивная) |
| Длина грани (L) | 11.6 мм |
| Толщина (S) | 3.97 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.4 мм (универсальный чистовой) |
| Тип стружколома | ALU (Для алюминия и цветных металлов) |
| Сплав | NX120N (Полированный твердый сплав без покрытия) |
- Зеркальный блеск: Специальная подготовка режущей кромки позволяет получать поверхность, часто не требующую дополнительной шлифовки или полировки.
- Отсутствие «засаливания»: Полированная поверхность NX120N эффективно отталкивает вязкую стружку, продлевая срок службы инструмента и сохраняя точность размеров в серии.
- Стабильность на высоких оборотах: Пластина отлично сбалансирована для работы на режимах Vc свыше 500 м/мин (в зависимости от жесткости СПИД).
- Широкая применяемость: Идеально подходит для обработки алюминия, меди, латуни, а также различных видов пластика (капролон, фторопласт, поликарбонат).
Обрабатываемые материалы (ISO):
- N (Цветные металлы): Алюминиевые сплавы всех типов, медь, латунь, бронза.
- Прочее: Пластмассы, композитные материалы, текстолит.
