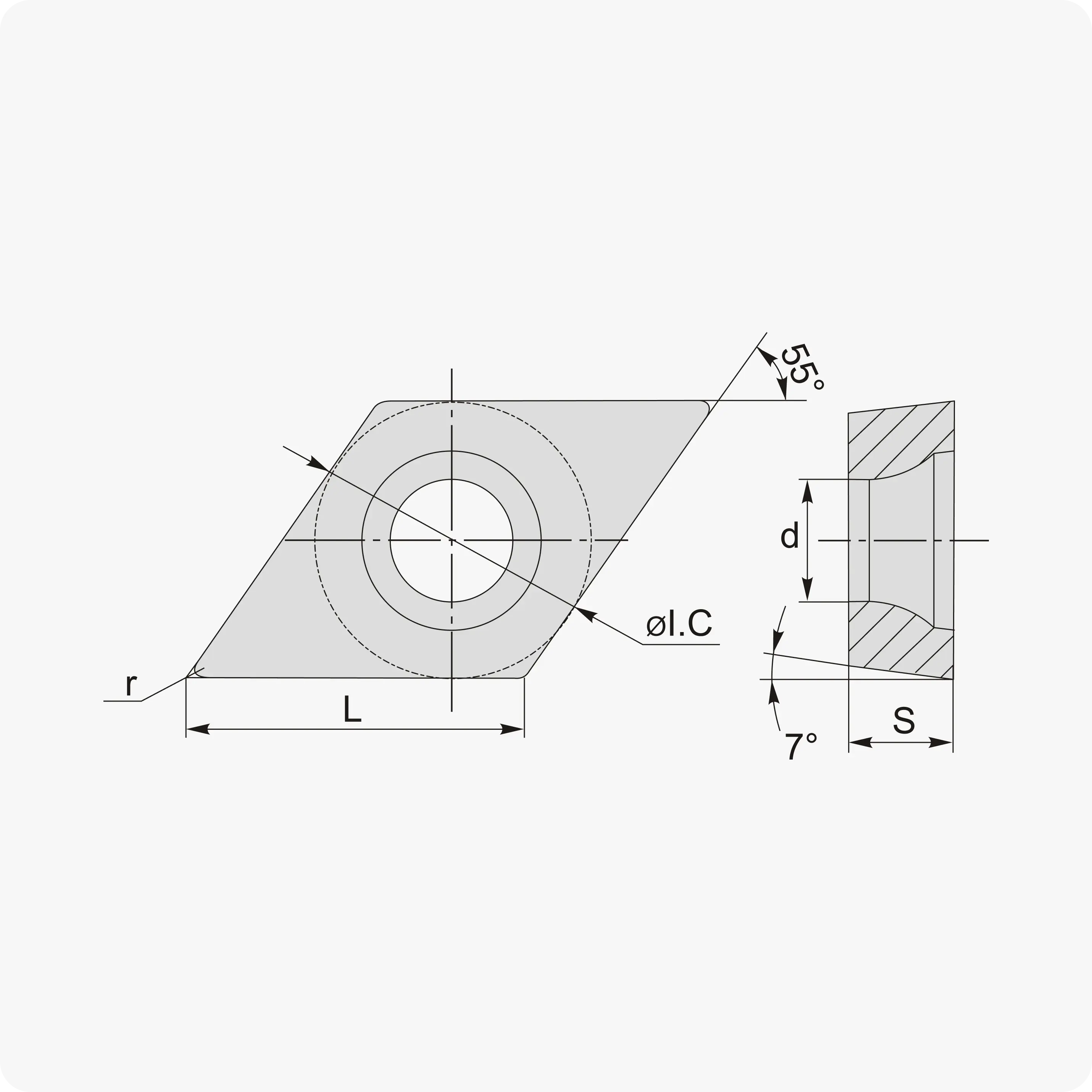

DCGX11T302-ALU NX120N пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 3,97 | 0,2 | NX120N | DC..11T3.. | - | N | 0,50-3,50 | 0,05-0,30 |
Пластина CCGX11T302-ALU NX120N от бренда Cutner — это прецизионный инструмент, разработанный специально для высокоскоростной обработки алюминия, цветных металлов и полимеров. Форма CCGX (ромб 80°) с позитивным передним углом и острой режущей кромкой обеспечивает минимальные силы резания и исключительную чистоту поверхности.
Благодаря ультратонкому радиусу 0.2 мм и зеркальной полировке передней грани, эта пластина является идеальным решением для тончайшей чистовой обработки мелких деталей и получения сложных контуров.
Технологические преимущества:
- Сплав NX120N (без покрытия): Высококачественный мелкозернистый твердый сплав с зеркальной полировкой. Отсутствие покрытия и идеальная гладкость поверхности полностью исключают эффект "нароста" (налипания) вязкого алюминия на режущую кромку.
- Стружколом ALU: Имеет очень острый угол заострения и глубокую канавку. Это позволяет "срезать" материал с минимальным сопротивлением, обеспечивая превосходный отвод стружки даже на вязких алюминиевых сплавах.
- Радиус 0.2 мм: Позволяет обрабатывать детали с жесткими требованиями к радиусам скругления и минимизирует риск возникновения вибраций при обработке тонкостенных элементов.
- Зеркальная поверхность: После обработки этой пластиной поверхность детали приобретает характерный блеск, что часто позволяет исключить последующую полировку.

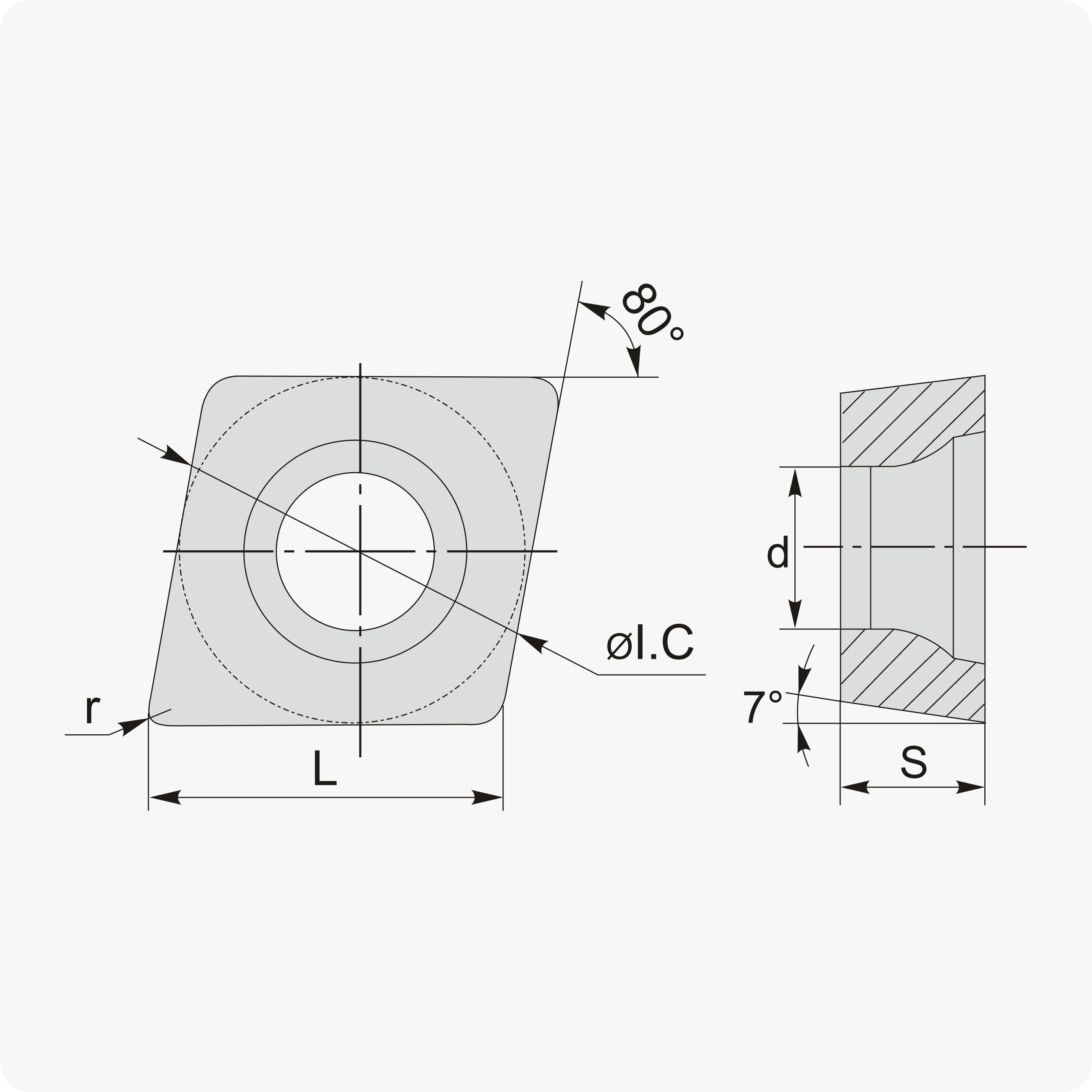

Технические характеристики CCGX 11T302-ALU:
Параметры по стандарту ISO для настройки оборудования:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 7° (G — позитивная) |
| Длина грани (L) | 11.6 мм |
| Толщина (S) | 3.97 мм |
| Диаметр вписанной окружности (IC) | 9.525 мм |
| Радиус при вершине (RE) | 0.2 мм (прецизионный) |
| Тип стружколома | ALU (Для алюминия и цветных металлов) |
| Сплав | NX120N (Полированный твердый сплав без покрытия) |
- Никакого налипания: Специальная финишная обработка поверхности пластины позволяет забыть о проблеме "засаливания" инструмента при работе с мягкими сплавами.
- Высокая точность: Острая кромка исключает "отжим" детали, что гарантирует идеальное соблюдение размеров на малых диаметрах.
- Универсальность в цветных металлах: Одинаково эффективно работает по алюминию, меди, латуни, бронзе, а также по капролону и другим пластикам.
- Экономичность: Высокий ресурс мелкозернистой основы обеспечивает долгую работу кромки при сохранении геометрии вершины.
Обрабатываемые материалы (ISO):
- N (Цветные металлы): Алюминиевые сплавы (с содержанием кремния и без), медь, латунь, бронза.
- Прочее: Пластики, текстолит, композиты.
Почему выгодно покупать на Clicktool.ru?
- Актуальные данные: Реальные цены и наличие на складе обновляются в режиме реального времени.
- Любой объем заказа: Отгружаем от 1 упаковки (10 шт.), минимальной суммы заказа нет.
- Выгодная логистика: Бесплатная доставка по РФ при заказе от 20 000 рублей.
- Скорость: Отгрузка со склада в течение 24 часов после оформления.
- Экспертный подбор: Поможем рассчитать режимы резания (Vc, f) для достижения максимального блеска поверхности.
- N
