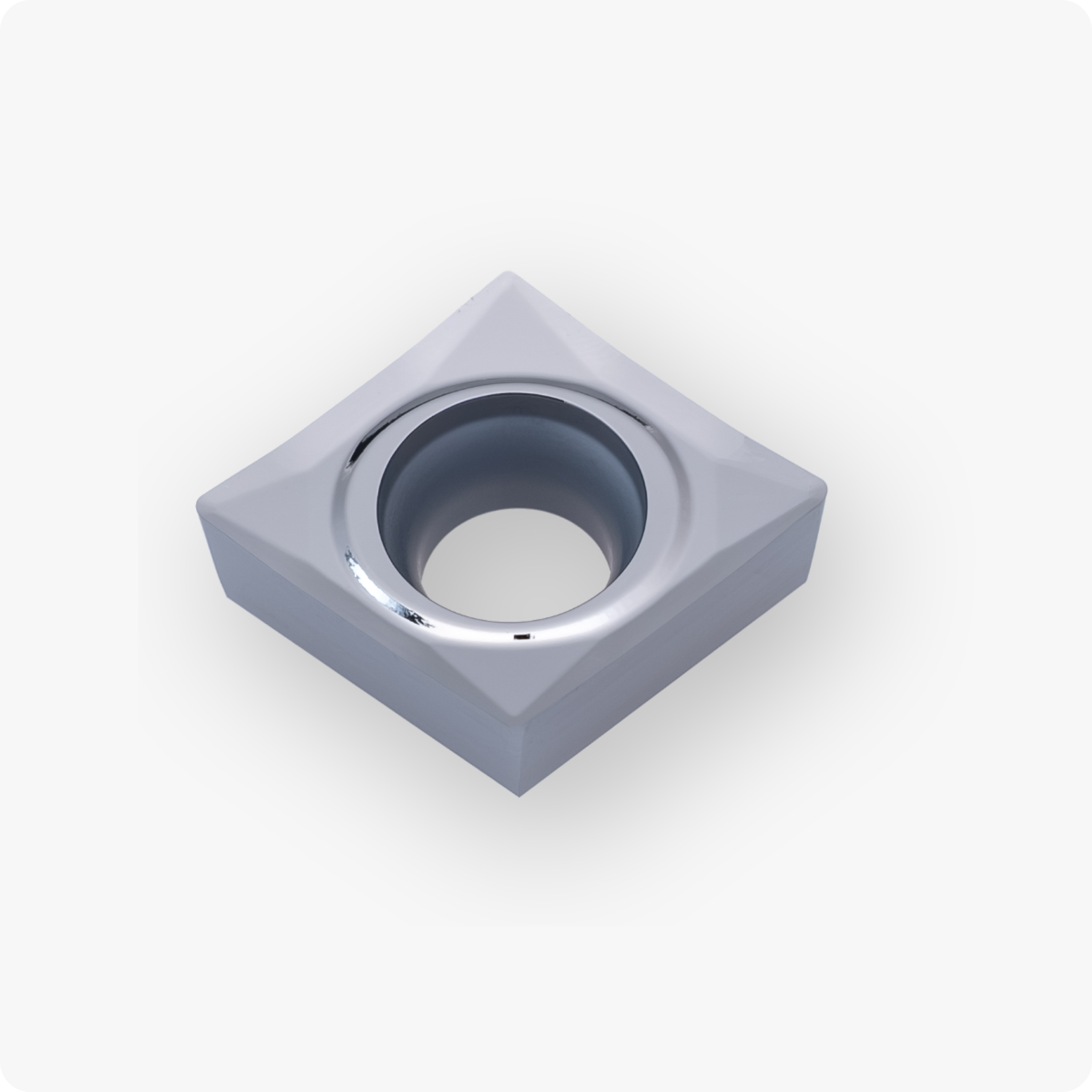

CCGX09T304-ALU NX120N пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 3,97 | 0,4 | NX120N | CC..09T3.. | - | N | 0,50-3,50 | 0,05-0,30 |
Твердосплавная пластина CCGX09T304-ALU NX120N от бренда Cutner — это высокопроизводительный инструмент для станков с ЧПУ, специально разработанный для токарной обработки алюминия и цветных металлов. Типоразмер 09T3 (длина грани 9.7 мм) обеспечивает повышенную жесткость корпуса пластины, что позволяет уверенно работать на средних режимах без риска возникновения вибраций.
Пластина оснащена полированным стружколомом ALU, который в сочетании с зеркальной обработкой передней поверхности исключает налипание вязкого материала (адгезию). Радиус при вершине 0.4 мм является наиболее универсальным: он обладает высокой механической прочностью и позволяет работать с чуть большей подачей, обеспечивая при этом превосходный финишный результат.
Сплав и применение
Сплав NX120N — это мелкозернистый твердый сплав без покрытия. Он обладает исключительной остротой режущей кромки и высокой теплопроводностью. Это критически важно при обработке алюминиевых сплавов, меди и пластиков, так как позволяет эффективно отводить тепло из зоны резания и сохранять точность размеров детали.
- Геометрия ALU: Оптимизирована для чистовых и получистовых операций, гарантирует стабильное дробление и отвод стружки.
- Тип обработки: Наружное точение, торцевание, растачивание отверстий.

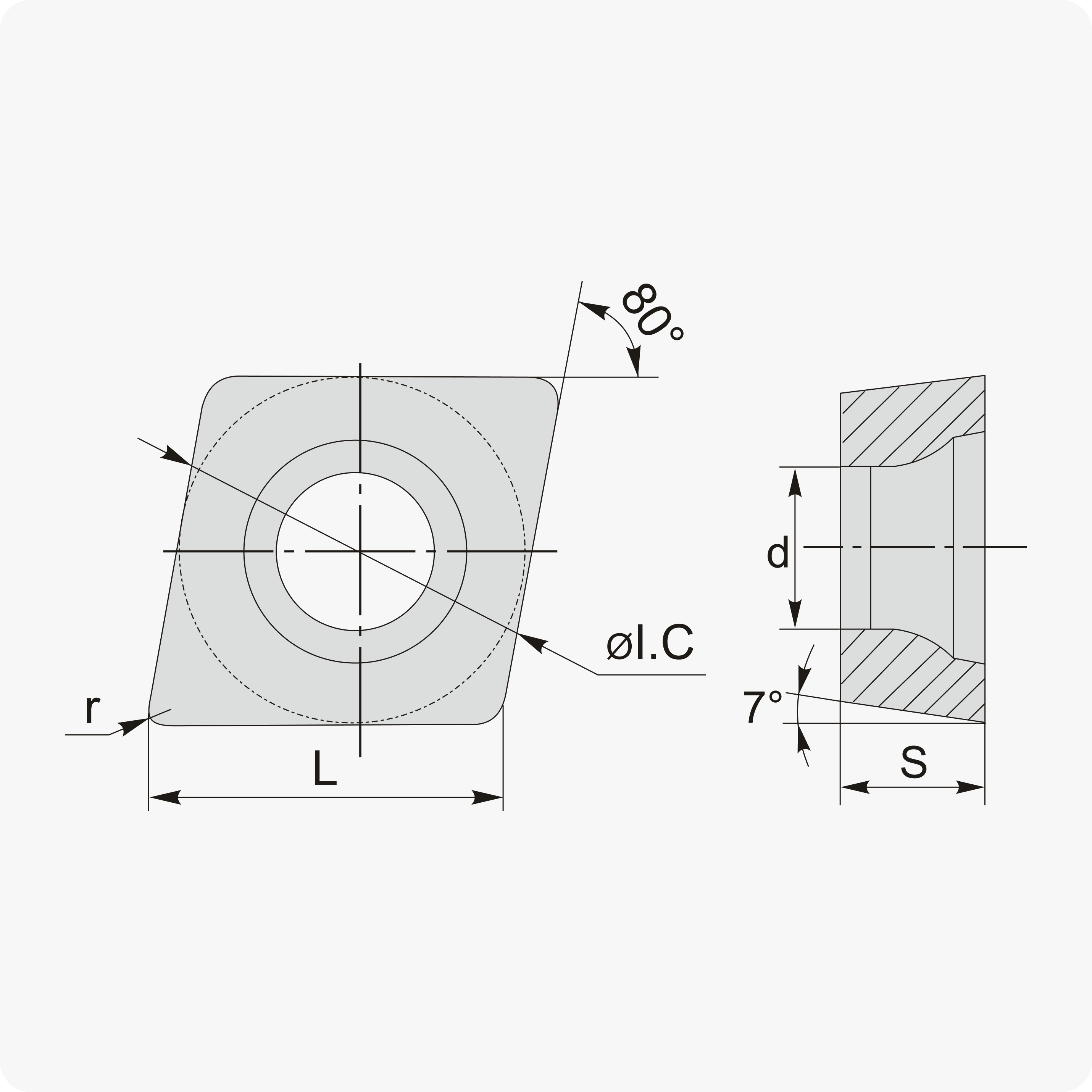

Технические характеристики CCGX 09T304-ALU:
Параметры сменной пластины соответствуют международному стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 7° (C) |
| Допуск | G |
| Тип крепления/отверстие | X (специальная геометрия) |
| Длина грани (L) | 9.7 мм |
| Толщина (S) | 3.97 мм |
| Радиус при вершине (RE) | 0.4 мм (универсальный) |
| Сплав | NX120N (для цветных металлов) |
- Чистота поверхности: Полированное покрытие «зеркало» исключает приваривание алюминиевой стружки к инструменту.
- Повышенная надежность: Радиус 0.4 мм делает режущую кромку более устойчивой к микросколам при нестабильных условиях резания.
- Эффективность в работе: Проверенное технологическое решение для замены дорогостоящих западных брендов без потери производительности.
