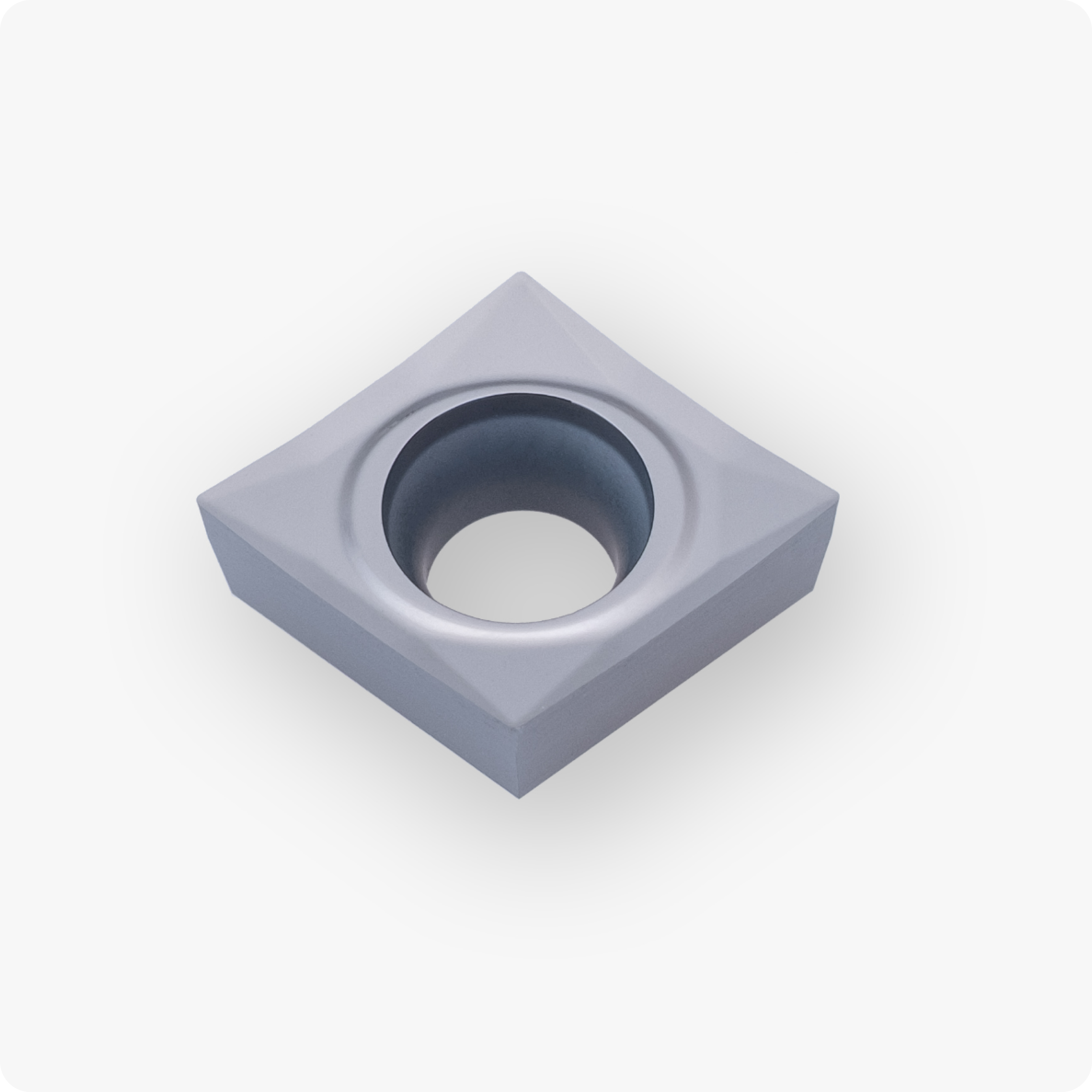

CCGX09T302-ALU NX120N пластина сменная твердосплавная (CUTNER)
| Бренд | Тип обработки | Условия резания | Диаметр вписанной окружности (мм) | Толщина пластины (мм) | Угловой радиус пластины (мм) | Сплав | Подбор державки/пластины | Тип покрытия | Материал обработки (пластины) | ap (min-max) | ft (min-max) |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Чистовая |
|
9,525 | 3,97 | 0,2 | NX120N | CC..09T3.. | - | N | 0,50-3,50 | 0,05-0,30 |
Твердосплавная пластина CCGX09T302-ALU NX120N от бренда Cutner — это профессиональный инструмент для станков с ЧПУ, предназначенный для высокоточной чистовой обработки алюминия, медных сплавов и других цветных металлов. Благодаря увеличенному размеру (09T3), пластина обладает высокой жесткостью, что критично при обработке деталей среднего и большого диаметра, где требуется стабильность и отсутствие вибраций.
Главная особенность серии ALU — зеркально полированная передняя поверхность и острая режущая кромка. Это техническое решение предотвращает налипание вязкого материала (образование нароста) и обеспечивает получение «зеркального» качества поверхности. Малый радиус при вершине 0.2 мм гарантирует высочайшую точность при чистовых операциях.
Сплав и применение
Сплав NX120N — это мелкозернистый твердый сплав без покрытия с повышенной износостойкостью. Он идеально подходит для работы на высоких скоростях резания по алюминию (в том числе с высоким содержанием кремния), латуни, бронзе и пластикам.
- Геометрия ALU: Специализированный стружколом для сверхчистовой обработки, обеспечивающий контролируемый отвод стружки.
- Тип обработки: Высокоточное наружное точение, торцевание и растачивание.
Технические характеристики CCGX 09T302-ALU:

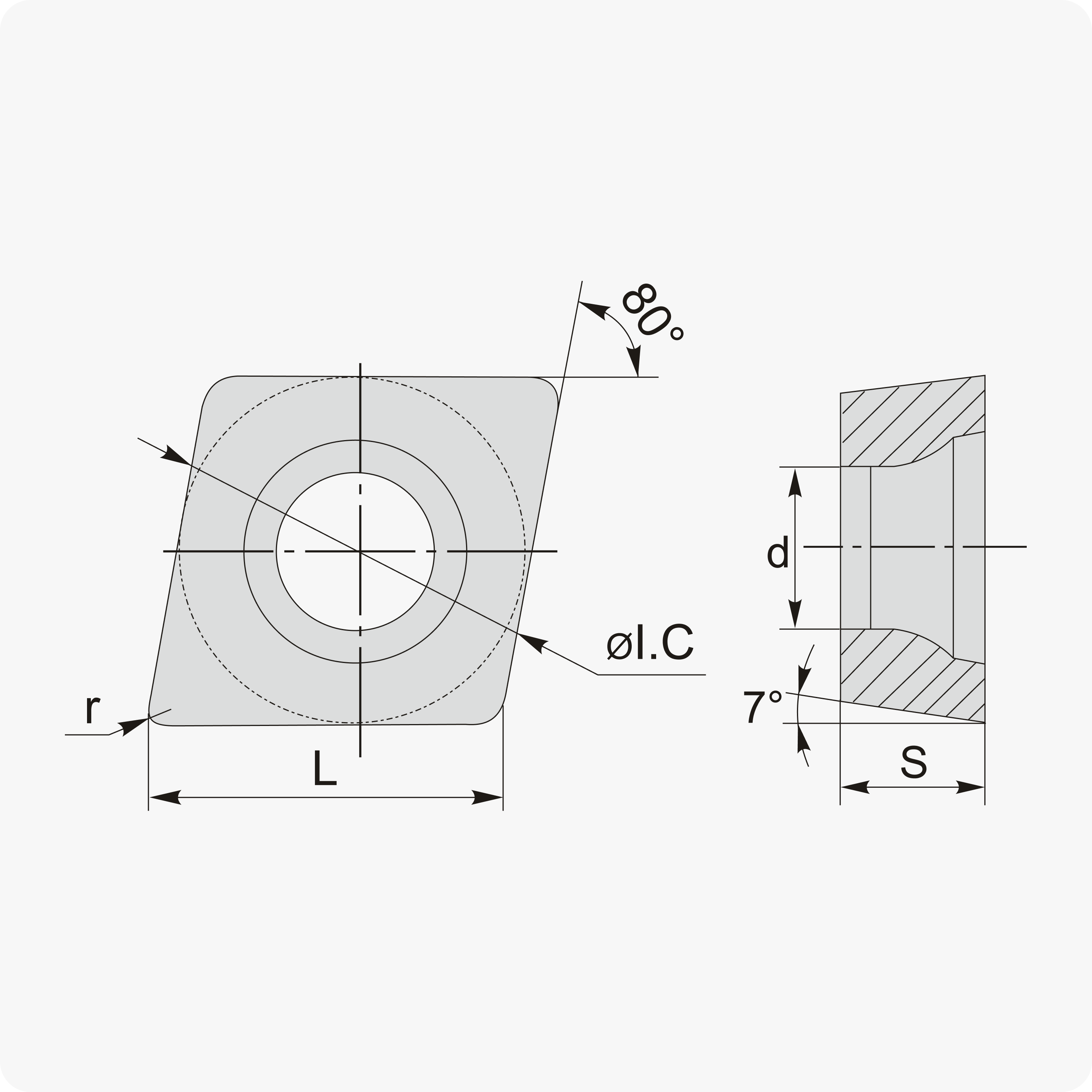

Параметры сменной пластины соответствуют международному стандарту ISO:
| Характеристика | Значение |
| Форма пластины | Ромб 80° (C) |
| Задний угол | 7° (C) |
| Допуск | G |
| Тип крепления/отверстие | X (специальная геометрия) |
| Длина грани (L) | 9.7 мм |
| Толщина (S) | 3.97 мм |
| Радиус при вершине (RE) | 0.2 мм |
| Сплав | NX120N (для цветных металлов) |
- Стабильность размеров: Увеличенная толщина (3.97 мм) позволяет выдерживать нагрузки без потери точности.
- Идеальный финиш: Полировка и острый угол исключают дефекты поверхности, характерные для обработки алюминия.
- Эффективность: Качественный аналог премиальных линеек мировых брендов, обеспечивающий стабильный техпроцесс.
