TVHNL 3232 P16 резец для наружного точения (AKKO)
| Бренд | Исполнение | Сечение державки, мм | LF | Размер пластины | LH | WF | Угол в плане, ° | Материал | Соответствующий инструмент | Подача СОЖ |
|---|---|---|---|---|---|---|---|---|---|---|
|
L (левое) | 32x32 | 170 | 16 | 32 | 40 | 107,5° | Сталь, S | VN..1604.. | Без подачи СОЖ |
Державка токарная TVHNL 3232 P16 AKKO — левая державка T-системы для наружного точения пластинами VNM. 1604 с углом в плане 107,5°.

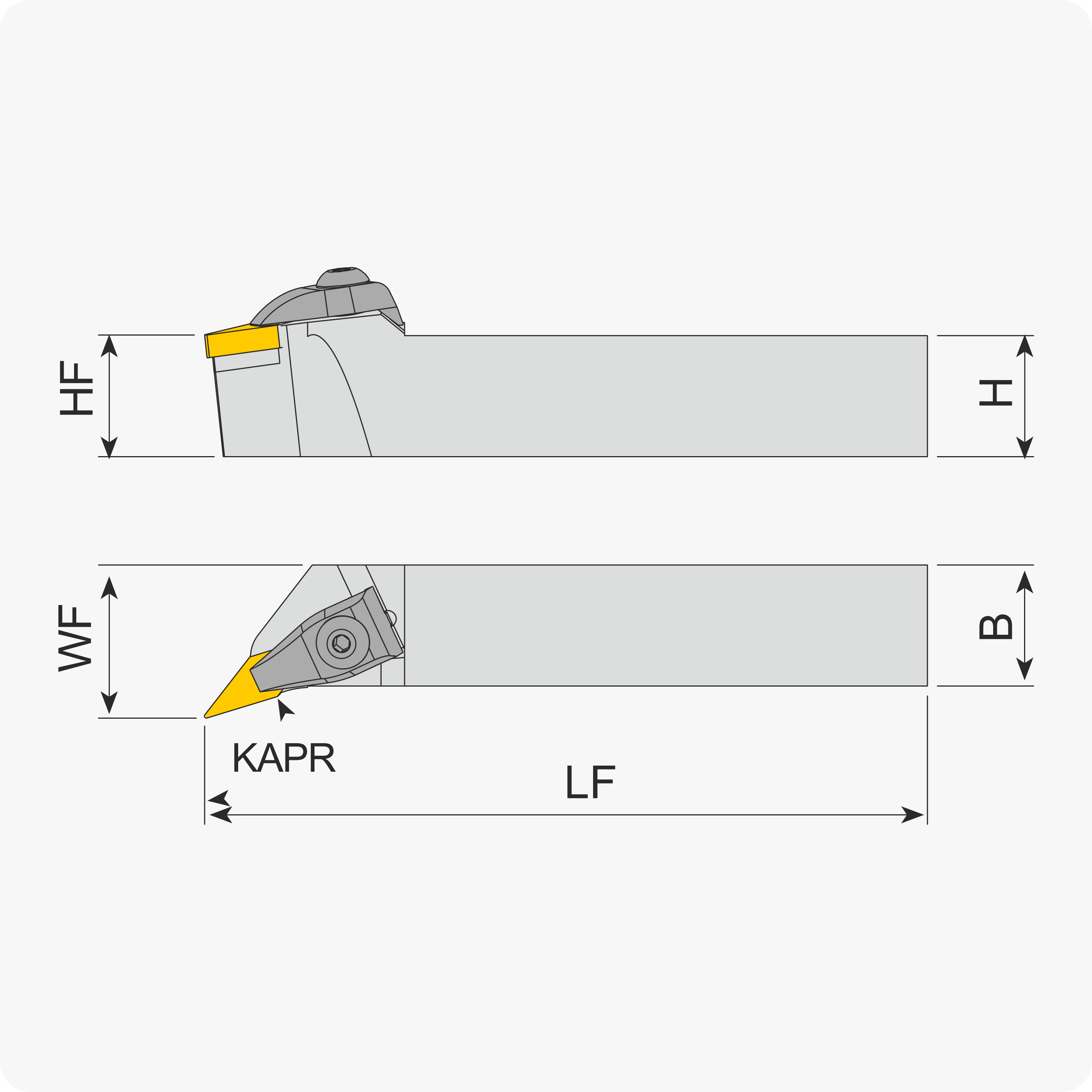

Основные характеристики
- ISO: TVHNL 3232 P16
- тип: державка для наружного точения
- исполнение: левое
- угол в плане (KAPR): 107,5°
- сечение хвостовика: 32×32 мм
- общая длина (LF): 170 мм
- размер WF: 40 мм
- высота до режущей кромки (HF): 32 мм
- совместимые пластины: VNM. 1604..
- форма пластины: V, ромб 35°
- задний угол пластины: 0°, негативная
- система крепления: T-система, верхний механический прижим
- прижим: ATK-03
- винт прижима: AKV-30-M6×22
- опорная пластина: AAVN-2-0002
- винт опорной пластины: AAV-04-M5×12
- стопорное кольцо: AS-01
- шайба: ABPL-01
- шестигранный ключ: AAL-03-3
Совместимые пластины. TVHNL 3232 P16 рассчитана на негативные пластины VNM. 1604 с углом при вершине 35°. В эту группу входят VNMG 1604 и другие пластины с соответствующим посадочным исполнением.
Конструкция и применение. KAPR 107,5° позволяет использовать державку для продольного, торцевого и профильного наружного точения. V-образная режущая пластина обеспечивает доступ к профилям и переходам детали.
Пластина устанавливается на сменную опорную пластину и прижимается сверху механическим прижимом.
Ограничения и подбор. Используются только совместимые негативные VNM. 1604. Следует проверить левое исполнение и возможность установки хвостовика 32×32 мм.
